Чем пресс-форма для ванны отличается от стандартной композитной оснастки?

Пресс-формы для ванн имеют ряд характеристик, которые отличают их конструкцию от более мелких композитных инструментов. Ванна обычно имеет относительно большую полость, широкие криволинейные поверхности, глубокие формообразующие участки и видимые декоративные поверхности. Эти характеристики повышают важность жёсткости формы, точности механической обработки, финишной обработки поверхности и тепловой однородности.

Крупная композитная пресс-форма для ванны должна сохранять свою геометрию при многократных циклах формования. Даже относительно небольшие размерные отклонения на большой площади полости могут стать заметными на готовом изделии.

Важные аспекты оснастки включают:

• Точность полости на большой площади
• Стабильная конструкция формы
• Постоянное качество поверхности
• Контролируемые углы уклона
• Надёжная распалубка
• Эффективная вентиляция
• Равномерное тепловое распределение
• Долговременная размерная стабильность

Цель состоит не просто в изготовлении формы, которая производит одну приемлемую деталь, а в создании оснастки, способной поддерживать стабильное качество на протяжении многократных производственных циклов.

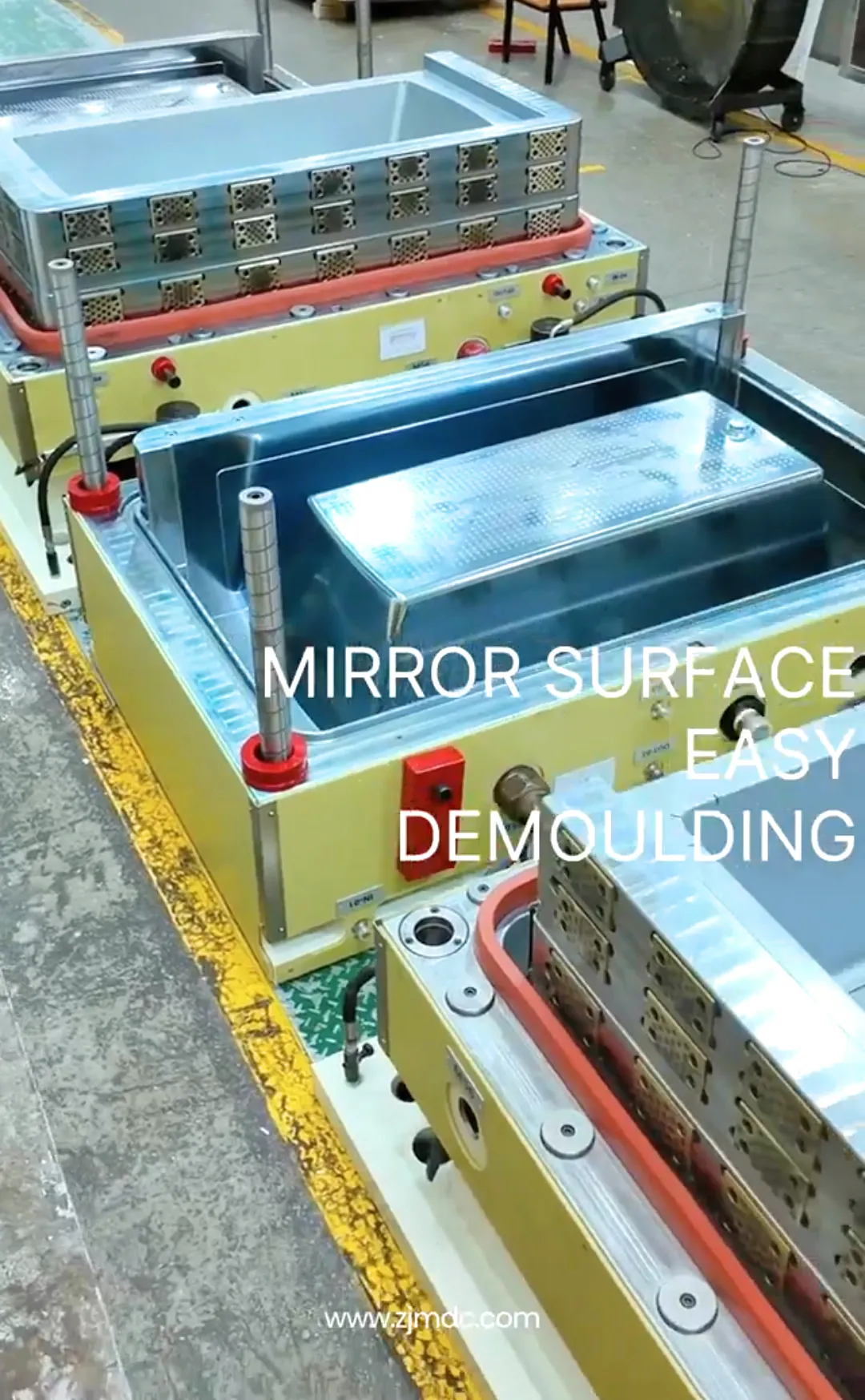

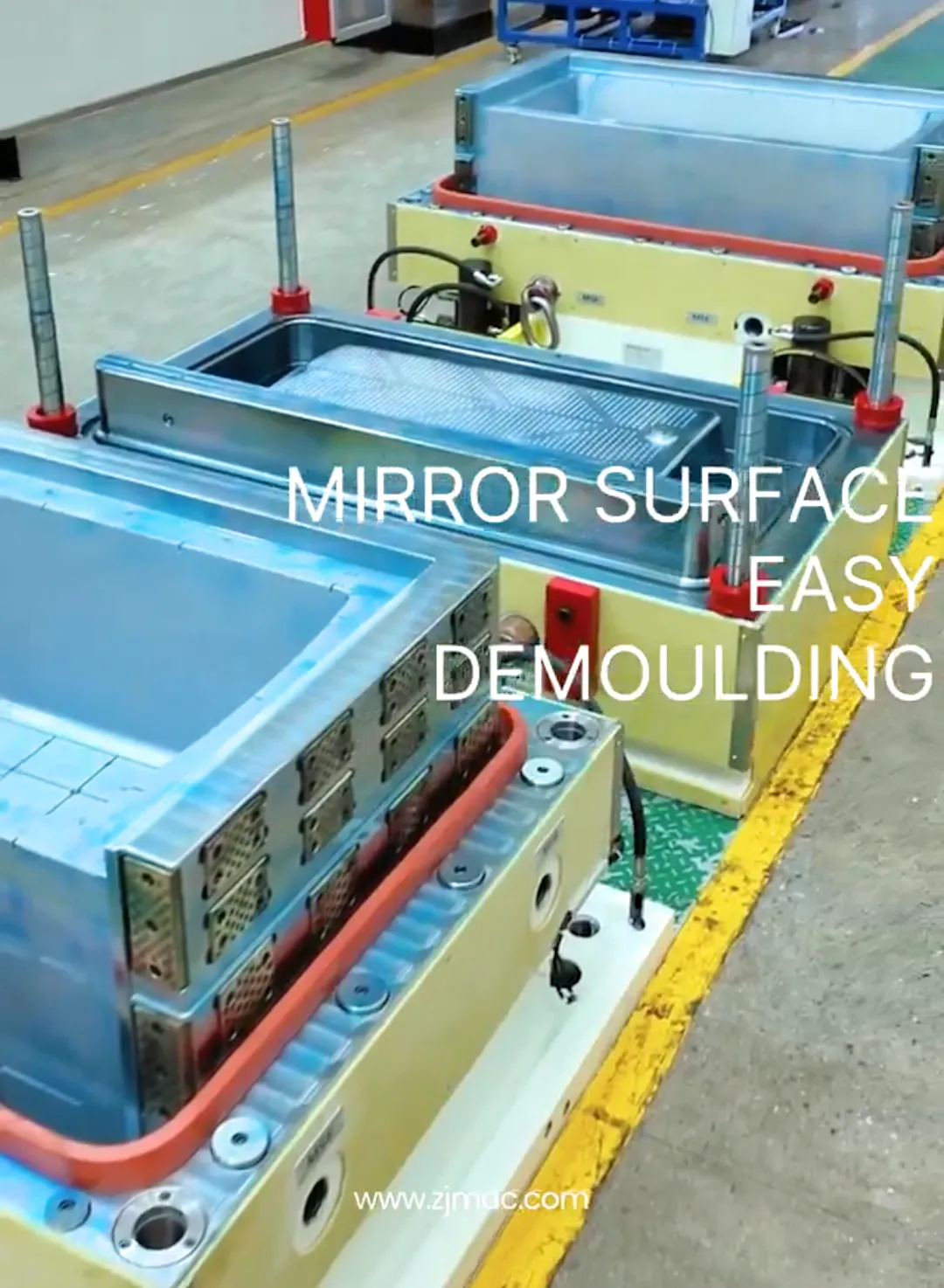

Качество поверхности имеет решающее значение для композитных форм для ванн

Поверхность полости формы для ванны напрямую влияет на внешний вид готового изделия. В отличие от скрытых структурных компонентов, ванны являются хорошо видимыми изделиями, где качество поверхности — важная часть восприятия конечного продукта клиентом.

Правильно обработанная полость помогает воспроизводить гладкую и однородную поверхность, одновременно сокращая необходимую последующую обработку отформованной ванны.

Прецизионная механическая обработка перед полировкой

Качество поверхности начинается с точной механической обработки. Станки с ЧПУ создают базовую геометрию полости и определяют, насколько стабильно может быть выполнена финишная отделка поверхности.

Ошибки обработки, чрезмерные следы от инструмента, местные ступеньки или неравномерные переходы могут усложнить последующую полировку и стать заметными на готовом изделии.

Полировка полости формы

После механической обработки критические поверхности полости могут требовать шлифовки и полировки в соответствии с требуемым внешним видом ванны. Окончательное состояние поверхности должно выбираться исходя из косметических требований к изделию и производственного процесса.

Хорошо подготовленная поверхность формы может обеспечить ряд производственных преимуществ:

• Улучшенный внешний вид поверхности ванны
• Более стабильный блеск и текстура
• Снижение адгезии материала
• Облегчённая распалубка
• Снижение требований к вторичной отделке
• Более стабильные результаты производства

Размерная точность при изготовлении пресс-форм для ванн

Размерная точность особенно важна для крупных форм для ванн, поскольку готовое изделие должно сохранять заданную общую геометрию, а также соответствовать сопрягаемым компонентам, таким как каркасы, опоры, сливы, панели, уплотнения или монтажные конструкции.

Точность изготовления пресс-формы для ванны обеспечивает стабильную основу для готовой композитной детали. Поэтому критические размеры должны быть определены на этапе проектирования формы и контролироваться на протяжении всей механической обработки и проверки.

Геометрия большой полости

Большие поверхности полости требуют тщательной механической обработки и контроля, поскольку даже небольшие отклонения могут накапливаться по всей формообразующей площади. Конструкция формы также должна обеспечивать достаточную жёсткость для минимизации деформаций во время изготовления и эксплуатации.

Компенсация усадки

Композитные материалы могут изменять размеры во время отверждения и охлаждения. Конструкция формы должна учитывать ожидаемое поведение материала, чтобы готовая ванна достигала требуемых размеров.

Точная стратегия компенсации зависит от системы материалов, процесса формования, геометрии изделия и условий обработки.

Критические сборочные размеры

Там, где ванна сопрягается со сливами, опорными конструкциями, крышками, панелями или другими компонентами, соответствующие элементы формы требуют дополнительного внимания.

Соблюдение этих критических размеров помогает повысить согласованность сборки и снижает потребность в корректирующих операциях во время окончательного производства.

Углы уклона и конструкция распалубки для форм ванн

Поскольку ванна имеет относительно глубокую и изогнутую полость, распалубка должна учитываться с самого начала процесса проектирования оснастки. Форма, которая создаёт правильную геометрию, но не может надёжно извлечь деталь, не является эффективной производственной формой.

Углы уклона обеспечивают зазор между отформованной деталью и поверхностью формы во время разделения. Требуемый уклон зависит от геометрии ванны, качества поверхности, характеристик материала и производственного процесса.

Недостаточный уклон может увеличить усилие распалубки и создать такие риски, как:

• Царапины на поверхности
• Деформация детали
• Повреждение кромок
• Трещины вокруг локальных элементов
• Удлинение производственных циклов
• Повышенный износ формы

Для сложной геометрии ванн инженеры должны учитывать глубокие участки, резкие переходы, локальные рёбра, монтажные элементы и зоны, где изделие может механически заклинивать в полости.

Жёсткость формы для крупной оснастки для ванн

Размер ванны делает жёсткость формы важной инженерной задачей. Крупные поверхности оснастки подвержены влиянию механических нагрузок, теплового расширения, перемещений и многократных производственных циклов.

Жёсткая пресс-форма для ванны помогает сохранять заданную геометрию полости и снижает риск деформации во время формования.

Несущая конструкция должна проектироваться с учётом:

• Общих габаритов ванны
• Глубины полости
• Давления формования
• Веса формы
• Требований к нагреву
• Ожидаемого объёма производства
• Пресса или производственного оборудования

Адекватная структурная поддержка особенно важна, когда оснастка используется многократно в средне- или крупносерийном производстве.

Температурный контроль для крупных композитных форм для ванн

Температурный контроль становится всё более важным с увеличением размера формы для ванны. Большая полость требует стабильной тепловой среды, чтобы композитный материал мог равномерно течь и отверждаться по всей формообразующей поверхности.

Неправильно сбалансированная система нагрева может создавать температурные различия между различными зонами формы. Эти различия могут влиять на поведение при отверждении, течение материала, качество поверхности и размерную стабильность.

Для пресс-формы для ванны система нагрева должна рассматриваться совместно с конструкцией формы и геометрией полости, а не как независимый компонент.

Равномерное тепловое распределение

Большие плоские или изогнутые участки могут требовать тщательно расположенных нагревательных элементов или каналов для минимизации перепадов температур по полости. Цель — обеспечить стабильные и воспроизводимые тепловые условия на протяжении всего производственного цикла.

Равномерное распределение температуры может помочь снизить:

• Неравномерное отверждение
• Размерные отклонения
• Различия в качестве поверхности
• Остаточные напряжения
• Местное коробление
• Вариации производственного цикла

Тепловая стабильность при многократном производстве

Форма для ванны, используемая в непрерывном производстве, испытывает многократные циклы нагрева и охлаждения. Поэтому конструкция оснастки и системы нагрева должна разрабатываться с учётом долговременной тепловой стабильности.

Стабильные тепловые характеристики помогают производителям поддерживать более предсказуемые условия производства и снижают необходимость частой корректировки параметров процесса.

Конструкция вентиляции для композитных форм для ванн

Эффективная вентиляция является ещё одним важным аспектом при проектировании композитной формы для ванны. Во время формования воздух и газы внутри полости должны иметь возможность выходить по мере заполнения формы материалом.

Если воздух задерживается в труднодоступных местах, готовая ванна может иметь поверхностные дефекты, пустоты, неполное заполнение или локальные дефекты.

Расположение вентиляционных отверстий должно выбираться с учётом:

• Геометрии полости
• Направления потока материала
• Конфигурации линии разъёма
• Глубоких или замкнутых областей
• Потенциальных мест скопления воздуха
• Ожидаемых условий формования

Цель — обеспечить достаточные пути выхода воздуха при контроле утечки материала через вентиляционную систему.

Для крупных деталей ванн вентиляция должна оцениваться на этапе проектирования формы, а не добавляться только после возникновения производственных проблем.

Контроль облоя при формовании ванн в пресс-формах

Облой является частой проблемой при прессовании, поскольку избыточный материал может выходить через разъёмную поверхность формы при сжатии полости.

Для крупных сантехнических деталей чрезмерный облой увеличивает требования к обрезке и может влиять на внешний вид или точность размеров готового изделия.

На образование облоя могут влиять несколько факторов, включая:

• Точность линии разъёма
• Состояние смыкания формы
• Закладка материала
• Давление формования
• Износ формы
• Конструкция полости
• Поведение потока материала

Точная пресс-форма для ванны должна иметь тщательно спроектированные разъёмные поверхности и достаточную структурную жёсткость для поддержания стабильного смыкания в процессе производства.

Снижение облоя на этапе оснастки также может уменьшить объём последующей обрезки и повысить общую эффективность производства.

Типичные проблемы формования ванн и инженерные решения

Крупные композитные детали ванн могут иметь различные типы дефектов формования в зависимости от материала, оснастки, оборудования и условий обработки. Понимание связи между дефектом и его возможной причиной помогает инженерам определить наиболее подходящее корректирующее действие.

Важно понимать, что не каждый дефект формования происходит из-за самой формы. Свойства материала, вес закладки, положение загрузки, температура формования, давление, время отверждения и характеристики пресса также могут влиять на конечный результат.

Поэтому полная инженерная оценка должна рассматривать форму и процесс формования как интегрированную производственную систему.

Пробное формование для валидации оснастки для ванн

Пробное формование даёт важную возможность проверить, может ли вновь изготовленная пресс-форма для ванны достичь требуемых производственных характеристик.

Пробное производство позволяет инженерам изучить взаимодействие между оснасткой, материалом, формовочным оборудованием и параметрами процесса, а не просто оценить, может ли форма создать правильную базовую форму.

Проверка геометрии ванны

Пробная деталь может быть проверена на соответствие общим размерам, критическим интерфейсам, геометрии полости, характеристикам стенок и другим требованиям заказчика.

Оценка качества поверхности

Отформованная поверхность проверяется на наличие дефектов, таких как неравномерный внешний вид, раковины, поры, участки с избытком смолы, выступающие волокна или другие аномалии, которые могут потребовать корректировки оснастки или процесса.

Оценка распалубки

Процесс извлечения тщательно наблюдается, чтобы определить, отделяется ли ванна от формы плавно, без чрезмерного усилия или повреждений.

Проверка облоя и работы линии разъёма

Пробное производство также даёт возможность оценить распределение облоя и работу разъёмных поверхностей формы в реальных производственных условиях.

Информация, полученная во время пробного формования, затем может быть использована для оптимизации оснастки перед началом регулярного производства.

Контроль качества при изготовлении форм для ванн

Контроль качества является важной частью производства крупной композитной оснастки. Поскольку формы для ванн содержат большие криволинейные поверхности и сложную геометрию, проверка должна охватывать как размерную точность, так и функциональные характеристики оснастки.

Структурированный процесс контроля помогает выявить проблемы с оснасткой до того, как они станут повторяющимися производственными проблемами, и даёт большую уверенность в долговременной работе формы.

От проектирования изделия ванны до готовой к производству оснастки

Успешная оснастка для ванны начинается до начала механической обработки. Геометрия изделия, выбор материала, процесс формования, объём производства и доступное оборудование должны учитываться на инженерном этапе.

В MDC процесс разработки может включать:

1. Анализ чертежа изделия и 3D-модели – Анализ геометрии, размеров, допусков и функциональных зон ванны.
2. DFM-анализ – Анализ углов уклона, линий разъёма, геометрии стенок, условий распалубки и возможных проблем с потоком материала.
3. Проектирование конструкции формы – Разработка полости, пуансона, несущей конструкции, системы нагрева, вентиляции и других необходимых элементов оснастки.
4. Прецизионная механическая обработка с ЧПУ – Изготовление компонентов формы в соответствии с утверждёнными инженерными спецификациями.
5. Шлифовка и полировка – Финишная обработка поверхности полости в соответствии с требуемым внешним видом ванны.
6. Сборка формы – Сборка компонентов формы и проверка посадки и соосности.
7. Размерный контроль – Проверка критических размеров формы и функциональных зон.
8. Пробное формование – Валидация формы в практических производственных условиях.
9. Оптимизация оснастки – Внесение необходимых корректировок на основе результатов пробного формования.
10. Окончательное утверждение – Завершающий контроль перед передачей в производство.

Этот инженерный процесс помогает превратить форму для ванны из механически обработанного инструмента в готовую к производству оснастку, способную поддерживать стабильное композитное производство.

Производственные возможности MDC по изготовлению форм для ванн

В MDC мы изготавливаем индивидуальные пресс-формы для ванн для композитных и SMC-сантехнических изделий. Наши решения по оснастке разрабатываются в соответствии со структурой изделия, системой материалов, процессом формования, объёмом производства и требуемым качеством поверхности.

Для крупной оснастки для ванн наш инженерный подход сосредоточен на поддержании точности полости и структурной стабильности при обеспечении качества поверхности и характеристик распалубки, необходимых для практического производства.

Прецизионное изготовление полости

Геометрия полости изготавливается с использованием прецизионных процессов механической обработки для точного воспроизведения требуемой формы ванны. Особое внимание уделяется большим криволинейным поверхностям, переходным зонам, кромкам и критическим функциональным элементам.

Опыт в композитной оснастке

MDC имеет опыт изготовления оснастки для композитных применений, включая пресс-формы и другие индивидуальные решения для композитных форм. Этот опыт позволяет учитывать поведение материала и реальные условия формования при проектировании оснастки, а не только геометрию изделия.

Финишная обработка поверхности

Для видимых поверхностей ванн финишная обработка формы является важной частью технологического процесса. Шлифовка и полировка выполняются в соответствии с требуемым внешним видом изделия и производственными требованиями.

Ориентированное на производство проектирование

MDC разрабатывает формы с учётом производственных условий. Жёсткость формы, нагрев, вентиляция, разъёмные поверхности, углы уклона и распалубка учитываются при разработке оснастки для поддержки воспроизводимого производства.

Пробное формование и оптимизация оснастки

При необходимости пробное формование может использоваться для проверки размеров изделия, качества поверхности, облоя, поведения заполнения и характеристик распалубки. Результаты дают практическую информацию для окончательной оптимизации оснастки.

Композитные и SMC-ванны: области применения

Различные производители ванн могут использовать разные системы композитных материалов и производственные процессы. Поэтому конструкция оснастки должна разрабатываться в соответствии с конкретным материалом и методом производства, а не исходить из предположения, что каждая форма для ванны может использовать одинаковую конфигурацию.

SMC-ванны

Пресс-формы для SMC-ванн разрабатываются для применения в прессовании, где материал формуется и отверждается под контролируемым нагревом и давлением. Оснастка должна учитывать поток материала, поведение при отверждении, контроль облоя и надёжную распалубку.

Стеклопластиковые и композитные ванны

Процессы производства стеклопластиковых и других композитных ванн могут требовать различных конфигураций оснастки в зависимости от метода формования и отверждения. Качество поверхности, характеристики распалубки, размерная стабильность и долговечность формы остаются важными аспектами.

Индивидуальные сантехнические изделия

Помимо стандартных конструкций ванн, композитная оснастка также может разрабатываться для индивидуальных сантехнических изделий с особыми размерами, контурами, монтажными зонами или требованиями к поверхности.

Конструкция формы должна адаптироваться к реальному изделию, а не полагаться на стандартизированное решение.

Какую информацию следует предоставить для проекта пресс-формы для ванны?

Предоставление полной технической информации позволяет инженеру-оснастке более точно оценить проект и разработать форму, соответствующую предполагаемому производственному процессу.

Для проекта пресс-формы для ванны заказчикам желательно предоставить:

• 3D-модель изделия или 2D-инженерный чертёж
• Общие габариты ванны
• Спецификацию материала
• Процесс формования или изготовления
• Ожидаемый объём производства
• Требуемое качество поверхности
• Критические размерные допуски
• Доступное формовочное оборудование
• Требования к распалубке
• Специальные вставки или функциональные элементы
• Требования к контролю и приёмке

Если производственный процесс или спецификация материала всё ещё находятся в разработке, конструкция оснастки может быть оценена на основе доступной информации об изделии и ожидаемых условиях производства.

Как выбрать производителя пресс-форм для ванн

При выборе производителя пресс-форм для ванн покупателям следует оценивать не только возможности механической обработки. Крупная композитная оснастка требует понимания геометрии изделия, поведения материала, конструкции формы, финишной обработки поверхности и производственных условий.

Важные факторы, которые следует учитывать:

• Опыт работы с крупными композитными формами
• Знания в области SMC и прессования
• Возможности прецизионной обработки с ЧПУ
• Возможности финишной обработки поверхности больших полостей
• Опыт проектирования конструкций форм
• Знания в области нагрева и управления температурой
• Проектирование вентиляции и контроля облоя
• Возможность пробного формования
• Размерный контроль и управление качеством
• Техническая коммуникация и поддержка проектов

Надёжный партнёр по оснастке должен уметь объяснить, как каждое конструктивное решение формы поддерживает реальные производственные требования заказчика, а не просто предоставлять форму на основе чертежа.

Часто задаваемые вопросы о пресс-формах для ванн

Что такое пресс-форма для ванны?

Пресс-форма для ванны — это оснастка, используемая для формования детали ванны из таких материалов, как SMC, стеклопластик или другие композитные материалы. Форма определяет геометрию изделия и сильно влияет на точность размеров, качество поверхности и характеристики распалубки.

Что такое SMC-пресс-форма для ванны?

SMC-пресс-форма для ванны — это пресс-форма, специально разработанная для формования SMC-материала в ванну или связанное сантехническое изделие. Её конструкция должна учитывать течение материала, отверждение, температурный контроль, облой, качество поверхности и распалубку.

Почему качество поверхности так важно для формы для ванны?

Полость формы передаёт свои поверхностные характеристики готовой ванне. Правильно обработанная и отполированная полость помогает достичь однородного внешнего вида и снизить объём работ по финишной обработке поверхности.

Почему углы уклона важны при проектировании формы для ванны?

Углы уклона обеспечивают зазор между формой и отформованной ванной во время распалубки. Правильная конструкция уклонов помогает снизить сопротивление извлечению и уменьшить риск царапин, деформации или повреждения готового изделия.

Как жёсткость формы влияет на производство ванн?

Жёсткость формы помогает сохранять геометрию полости при механических и тепловых нагрузках. Стабильная оснастка поддерживает размерную согласованность и снижает риск деформации в процессе многократных производственных циклов.

Как уменьшить облой при прессовании ванн?

На облой могут влиять точность линии разъёма, износ формы, закладка материала, давление формования и конструкция полости. Точные разъёмные поверхности в сочетании с правильным выбором материала и контролем процесса помогают уменьшить чрезмерный облой.

Какие материалы можно использовать с формами для ванн?

Подходящий материал зависит от производственного процесса изготовления ванны. Для композитных ванн могут использоваться SMC, стеклопластик или другие композитные системы, и форма должна проектироваться с учётом конкретного материала и условий отверждения или формования.

Может ли MDC изготавливать индивидуальные пресс-формы для ванн?

Да. MDC изготавливает индивидуальные пресс-формы для ванн в соответствии с геометрией изделия, материалом, процессом формования, объёмом производства, требованиями к поверхности, условиями оборудования и спецификациями заказчика.

Изготавливает ли MDC SMC-пресс-формы?

Да. MDC изготавливает индивидуальные пресс-формы для SMC-изделий, включая сантехнику и другие композитные компоненты, требующие точной геометрии полости и воспроизводимых производственных характеристик.

Можно ли использовать формы для ванн в крупносерийном производстве?

Да. Правильно спроектированная форма для ванны может быть рассчитана на многократные производственные циклы. Материал оснастки, жёсткость формы, терморегулирование, финишная обработка поверхности, техническое обслуживание и производственные условия должны учитываться при выборе соответствующей конфигурации оснастки.

Заключение: точная оснастка для стабильного производства ванн

Успешная пресс-форма для ванны делает больше, чем просто воспроизводит базовую форму сантехнического изделия. Для крупных композитных компонентов точность полости, качество поверхности, жёсткость формы, углы уклона, вентиляция, тепловая стабильность и характеристики распалубки — все это влияет на конечный результат производства.

Чем больше формообразующая поверхность, тем важнее контролировать эти факторы как интегрированную систему оснастки. Точная механическая обработка определяет геометрию, финишная обработка поверхности определяет качество видимой полости, терморегулирование поддерживает стабильность процесса, а правильная конструкция уклонов и распалубки помогает защитить готовую ванну.

В MDC мы изготавливаем пресс-формы для ванн, SMC-пресс-формы для ванн, пресс-формы и индивидуальную композитную оснастку для сантехнических применений. От анализа изделия и DFM до механической обработки с ЧПУ, полировки, сборки, контроля и пробного формования — наш процесс разработки оснастки ориентирован на практические производственные требования и воспроизводимые результаты.

Разрабатываете ли вы стандартную композитную ванну, SMC-сантехническое изделие или индивидуальный крупноформатный композитный компонент — MDC может разработать решение для оснастки на основе геометрии вашего изделия, системы материалов, производственного процесса и требований к качеству.

Свяжитесь с MDC, чтобы обсудить ваш проект пресс-формы для ванны и композитной оснастки.
