Углеродное волокно стало ключевым материалом в современном производстве высокопроизводительных изделий благодаря своему исключительному соотношению прочности к весу, устойчивости к коррозии и структурной эффективности. В аэрокосмической, автомобильной, медицинской и промышленной областях детали из углеродного волокна всё чаще заменяют традиционные металлические компоненты.

Однако производство высококачественных деталей из углеродного волокна зависит не только от выбора материала. Необходимо глубокое понимание процессов формовки углеродного волокна и использование прецизионно разработанных форм для углеродного волокна.

Углеродное волокно как инженерный материал

Углеродное волокно — это высокопрочный армирующий материал, состоящий из тонких углеродных нитей. В сочетании с термореактивными или термопластичными смолами оно образует композиты из углеродного волокна (CFRP).

Основные характеристики углеродного волокна включают высокую жесткость, низкую плотность, отличную усталостную прочность и минимальное тепловое расширение. Эти свойства позволяют создавать легкие конструкции, но также требуют строгого контроля процессов при формовке.

Процесс производства деталей из углеродного волокна

Производство деталей из углеродного волокна следует структурированному и строго контролируемому процессу. Каждый этап напрямую влияет на механические характеристики и качество поверхности конечного изделия.

1. Выбор и подготовка материала

Материалы из углеродного волокна могут поставляться в виде препрегов, сухих тканей или компаундов с измельченным волокном. Смоляные системы выбираются исходя из температуры отверждения, механических требований и объема производства.

2. Укладка слоев или размещение преформ

Слои углеродного волокна или преформы укладываются в полость формы согласно проектной ориентации волокон. Правильная укладка обеспечивает оптимизированные пути передачи нагрузки и стабильное поведение конструкции.

3. Формовка и уплотнение углеродного волокна

Во время формовки углеродного волокна применяются тепло и давление для уплотнения волокон и смоляной системы. Этот этап определяет плотность изделия, качество поверхности и точность размеров.

4. Отверждение и охлаждение

Композитный материал отверждается при контролируемых температуре и давлении. После отверждения следует фазовое охлаждение для минимизации внутренних напряжений и деформации.

5. Извлечение из формы и отделка

После достижения достаточной прочности деталь извлекается из формы и может подвергаться обрезке, механической обработке или поверхностной отделке.

Технологии формовки углеродного волокна

В промышленном производстве обычно применяются несколько технологий формовки углеродного волокна:

Пресс-формование (Compression Molding)

Пресс-формование широко используется для средних и больших объемов производства. Препреги или компаунды из углеродного волокна формуются в нагретых формах под высоким давлением, что обеспечивает короткий цикл и отличное качество поверхности.

Формование с инъекцией смолы (Resin Transfer Molding, RTM)

RTM включает впрыск смолы в сухие преформы из углеродного волокна в закрытой форме. Этот метод обеспечивает хорошую точность размеров и гладкие поверхности с обеих сторон детали.

Вакуумная инфузия смолы

Вакуумная инфузия использует отрицательное давление для пропитывания смолой сухих тканей из углеродного волокна. Подходит для крупных деталей и небольших объемов производства.

Формовка в автоклаве

Формовка в автоклаве обеспечивает наивысший уровень качества и чаще всего применяется в аэрокосмической промышленности. Требует высокотемпературных форм из углеродного волокна с отличной термостойкостью.

Роль проектирования форм для углеродного волокна

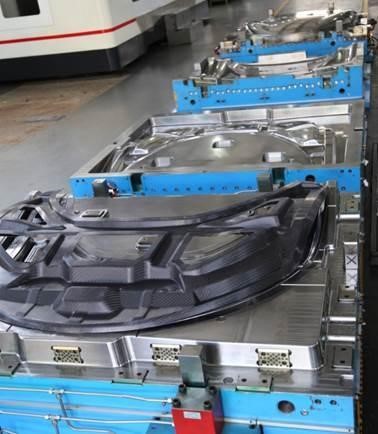

Форма для углеродного волокна — это прецизионный инструмент, предназначенный для выдерживания повторяющихся тепловых циклов и давления формовки. Качество формы напрямую влияет на уплотнение волокон, поток смолы и качество поверхности.

Основные факторы проектирования формы включают выбор материала, способ нагрева, расположение вентиляции, обработку поверхности и жесткость конструкции.

Материалы для форм из углеродного волокна

• Стальные формы: высокая долговечность и длительный срок службы для массового производства
• Алюминиевые формы: легкие с быстрым откликом на нагрев
• Композитные инструменты: экономичный вариант для прототипов и небольших серий

Контроль процессов и обеспечение качества

Стабильная формовка углеродного волокна зависит от точного контроля температуры, давления, вязкости смолы и времени отверждения. Передовые производители используют моделирование, датчики и стандартизированные технологические окна для обеспечения повторяемости.

Методы контроля качества включают измерение размеров, визуальный осмотр поверхности и неразрушающий контроль.

Промышленные применения деталей из углеродного волокна

• Структурные и кузовные компоненты автомобилей
• Аэрокосмические внутренние и функциональные детали
• Корпуса медицинского оборудования
• Энергетические и электрические корпуса
• Высокотехнологичное промышленное оборудование

Устойчивость и эффективность производства

Современное производство углеродного волокна направлено на улучшение использования материала, сокращение времени цикла и внедрение перерабатываемых композитных систем. Закрытые формы и пресс-формование поддерживают цели устойчивого производства.

Заключение

Понимание производства деталей из углеродного волокна требует комплексного взгляда на технологии формовки углеродного волокна и проектирование форм. Прецизионные инструменты и контролируемые процессы необходимы для получения высокопроизводительных композитных компонентов.

Для производителей, специализирующихся на композитных инструментах, формовка углеродного волокна является ключевой возможностью, поддерживающей разработку следующего поколения легких и прочных промышленных изделий.
