Что такое композитная рессора?

Композитная рессора — это компонент подвески, изготовленный из волокнистых композитных материалов, а не из традиционной рессорной стали. В зависимости от применения армирующие материалы могут включать стекловолокно, углеродное волокно или гибридные волокнистые системы в сочетании с термореактивными полимерными матрицами, такими как эпоксидная, винилэфирная или полиэфирная смолы.

В отличие от традиционных многолистовых стальных рессор, композитные рессоры обычно изготавливаются как цельная конструкция методом компрессионного формования или другими методами формовки композитов. Такая интегрированная конструкция снижает вес компонента при сохранении превосходной жёсткости, усталостной стойкости и долговечности.

Композитные рессоры всё чаще применяются в электромобилях, грузовых автомобилях, автобусах, пикапах, сельскохозяйственной технике, военных автомобилях и высокопроизводительных транспортных системах, где облегчённая конструкция напрямую способствует повышению топливной эффективности или увеличению запаса хода от батареи.

Почему композитные рессоры заменяют стальные рессоры

Производители транспортных средств постоянно ищут решения, которые снижают вес без ущерба для безопасности или долговечности. Композитные рессоры обеспечивают ряд существенных преимуществ по сравнению с обычными стальными рессорами, что делает их идеальным выбором для современных облегчённых автомобильных платформ.

Для электромобилей снижение веса подвески напрямую способствует повышению энергоэффективности и увеличению запаса хода. Для грузовых автомобилей и автобусов более лёгкие системы подвески увеличивают грузоподъёмность и одновременно снижают эксплуатационные расходы.

Важность высококачественной пресс-формы для композитных рессор

Качество композитной рессоры определяется не только материалом, но и инженерным качеством пресс-формы. В процессе компрессионного формования пресс-форма контролирует расположение волокон, поток смолы, температуру отверждения, распределение давления и окончательную размерную точность.

Даже высококачественные композитные материалы не могут компенсировать недостатки неправильно спроектированной пресс-формы. Неравномерный нагрев, недостаточная жёсткость или плохая точность полости могут привести к нестабильной толщине, внутренним порам, деформации волокон, остаточным напряжениям или преждевременному разрушению изделия.

Точно спроектированная пресс-форма для композитных рессор помогает производителям достичь стабильного производства, высокой повторяемости, снижения процента брака и стабильных механических свойств в ходе длительных производственных серий.

Процесс компрессионного формования композитных рессор

Компрессионное формование является одним из наиболее распространённых методов производства композитных рессор, поскольку оно сочетает высокую точность размеров с высокой производительностью. Этот процесс позволяет отверждать армированные композитные материалы при контролируемой температуре и давлении, обеспечивая получение конструкционных компонентов с выдающимися механическими свойствами.

Стабильный температурный контроль, сбалансированное распределение давления и точное выравнивание пресс-формы являются обязательными на протяжении всего цикла формования для обеспечения стабильного качества продукции и долгосрочной производственной надёжности.

Принципы проектирования пресс-форм для композитных рессор

Проектирование высокоэффективной пресс-формы для композитных рессор требует гораздо большего, чем просто создание правильной формы полости. Пресс-форма должна контролировать уплотнение волокон, поток смолы, распределение температуры, передачу давления и размерную стабильность на протяжении всего цикла компрессионного формования. Каждое инженерное решение напрямую влияет на эксплуатационные характеристики изделия, эффективность производства и срок службы оснастки.

Поскольку композитные рессоры являются структурными элементами безопасности, производители требуют отличной повторяемости в каждом производственном цикле. Правильно спроектированная пресс-форма гарантирует, что каждая рессора соответствует строгим требованиям по толщине, кривизне, жёсткости и усталостным характеристикам.

Оптимизированная геометрия полости

Полость пресс-формы определяет конечный профиль композитной рессоры. Плавные переходы, точные радиусы и тщательно продуманные изменения толщины обеспечивают равномерное течение материала во время прессования и минимизируют концентрацию остаточных напряжений после отверждения.

Сбалансированное распределение давления

Во время компрессионного формования давление должно передаваться равномерно по всему ламинату. Неравномерное давление может привести к образованию зон с избытком смолы, участков с сухими волокнами, непостоянной толщины и локального снижения механической прочности. Правильная конструкция пресс-формы и выверка пресса помогают поддерживать стабильное давление на протяжении цикла отверждения.

Конструкционная жёсткость

Пресс-формы для композитных рессор подвергаются значительным усилиям смыкания во время производства. Жёсткая конструкция пресс-формы минимизирует деформацию под нагрузкой, сохраняет точность полости и повышает долгосрочную стабильность производства. Для крупных пресс-форм на этапе проектирования часто проводится структурный анализ для оптимизации жёсткости без излишнего увеличения веса.

Компенсация теплового расширения

Повторяющиеся циклы нагрева и охлаждения вызывают расширение и сжатие любой пресс-формы. Инженеры должны учитывать характеристики теплового расширения как материала оснастки, так и композитного ламината, чтобы сохранить размерную точность в ходе длительных производственных серий.

Проектирование системы нагрева для равномерного отверждения смолы

Контроль температуры является одним из наиболее критических факторов, влияющих на качество композитной рессоры. Система нагрева должна обеспечивать постоянную тепловую энергию по всей поверхности пресс-формы, чтобы каждый участок ламината отверждался в практически одинаковых условиях.

Если один участок пресс-формы достигает температуры отверждения раньше другого, смола может преждевременно загелеобразовываться, ограничивая течение материала и создавая остаточные напряжения. Эти напряжения могут снизить усталостный ресурс и вызвать отклонения размеров после извлечения из формы.

В зависимости от требований заказчика и производственных мощностей, пресс-формы для композитных рессор могут использовать электрические стержневые нагреватели, нагревательные плиты, циркуляцию термомасла или другие контролируемые системы нагрева. Независимо от метода, цель остаётся неизменной: поддержание стабильной и равномерной температуры пресс-формы.

Выбор инструментальной стали для долгосрочного производства

Выбор инструментальной стали напрямую влияет на долговечность пресс-формы, точность обработки, частоту обслуживания и стоимость производства. Оптимальный материал зависит от объёма производства, размера пресс-формы, температуры отверждения и требований заказчика к качеству.

Помимо выбора правильной марки стали, соответствующая термическая обработка необходима для достижения стабильной твёрдости, минимизации деформаций и продления срока службы пресс-формы при повторяющихся тепловых циклах.

Прецизионная механическая обработка и отделка поверхности

Качество механической обработки пресс-формы для композитных рессор определяет её размерную точность, консистенцию полости и повторяемость производства. Современные технологии ЧПУ позволяют производителям изготавливать пресс-формы сложной геометрии с соблюдением жёстких допусков по всей полости.

После черновой обработки выполняются прецизионное фрезерование, электроэрозионная обработка, шлифование и ручная притирка для достижения требуемой точности. Затем в соответствии с требованиями к изделию проводится полировка поверхности для улучшения внешнего вида детали и облегчения извлечения из формы.

Высококачественная отделка поверхности обеспечивает ряд производственных преимуществ:

• Снижение сопротивления при извлечении из формы
• Снижение риска возникновения дефектов поверхности
• Улучшенные характеристики течения смолы
• Улучшенный внешний вид готовых компонентов
• Снижение износа пресс-формы при непрерывном производстве

Типичные производственные проблемы и инженерные решения

Хотя производство композитных рессор становится всё более зрелым, остаётся ряд технологических проблем. Выявление корневых причин производственных неполадок позволяет инженерам повысить стабильность процесса, одновременно снижая брак и затраты на обслуживание.

Решение этих проблем на этапе проектирования пресс-формы значительно эффективнее, чем исправление дефектов после начала производства. Сочетание продуманной инженерии, прецизионной обработки и контролируемых параметров формования создаёт основу для надёжного крупносерийного производства.

Области применения пресс-форм для композитных рессор

Поскольку производители транспортных средств продолжают стремиться к облегчению конструкций и повышению энергоэффективности, композитные рессоры находят применение во всё более широком спектре транспортных задач. По сравнению с традиционными стальными системами подвески, композитные рессоры обеспечивают значительную экономию веса при сохранении отличных структурных характеристик, усталостной стойкости и долговечности.

Точные пресс-формы для композитных рессор позволяют производителям изготавливать компоненты подвески с постоянными механическими свойствами, точными размерами и надёжной повторяемостью производства. Сегодня эти пресс-формы широко используются как в производстве обычных, так и электрических транспортных средств.

Грузовые автомобили

Коммерческие автомобили требуют систем подвески, способных выдерживать большие нагрузки в сложных дорожных условиях. Композитные рессоры помогают снизить вес автомобиля без потери грузоподъёмности, повышая топливную эффективность и увеличивая доступную полезную нагрузку.

• Большегрузные автомобили
• Лёгкие коммерческие автомобили
• Логистические транспортные средства
• Коммунальные грузовики

Легковые автомобили

Производители легковых автомобилей всё чаще заменяют стальные компоненты подвески на композитные альтернативы для снижения массы автомобиля и повышения эффективности движения. Меньшая неподрессоренная масса также способствует улучшению плавности хода и управляемости автомобиля.

• Легковые автомобили
• Внедорожники
• Пикапы
• Спортивные автомобили

Электромобили

Каждый килограмм, сэкономленный на электромобиле, способствует повышению энергоэффективности и увеличению запаса хода. Композитные рессоры поддерживают облегчённую конструкцию автомобиля, сохраняя структурную надёжность, необходимую для долгосрочной эксплуатации.

• Аккумуляторные электромобили
• Электрические фургоны доставки
• Электробусы
• Коммерческие платформы для электромобилей

Специализированные транспортные средства

Технология композитных подвесок также подходит для сельскохозяйственной техники, военных автомобилей, внедорожного оборудования и специальных транспортных систем, где коррозионная стойкость, долговечность и снижение веса одинаково важны.

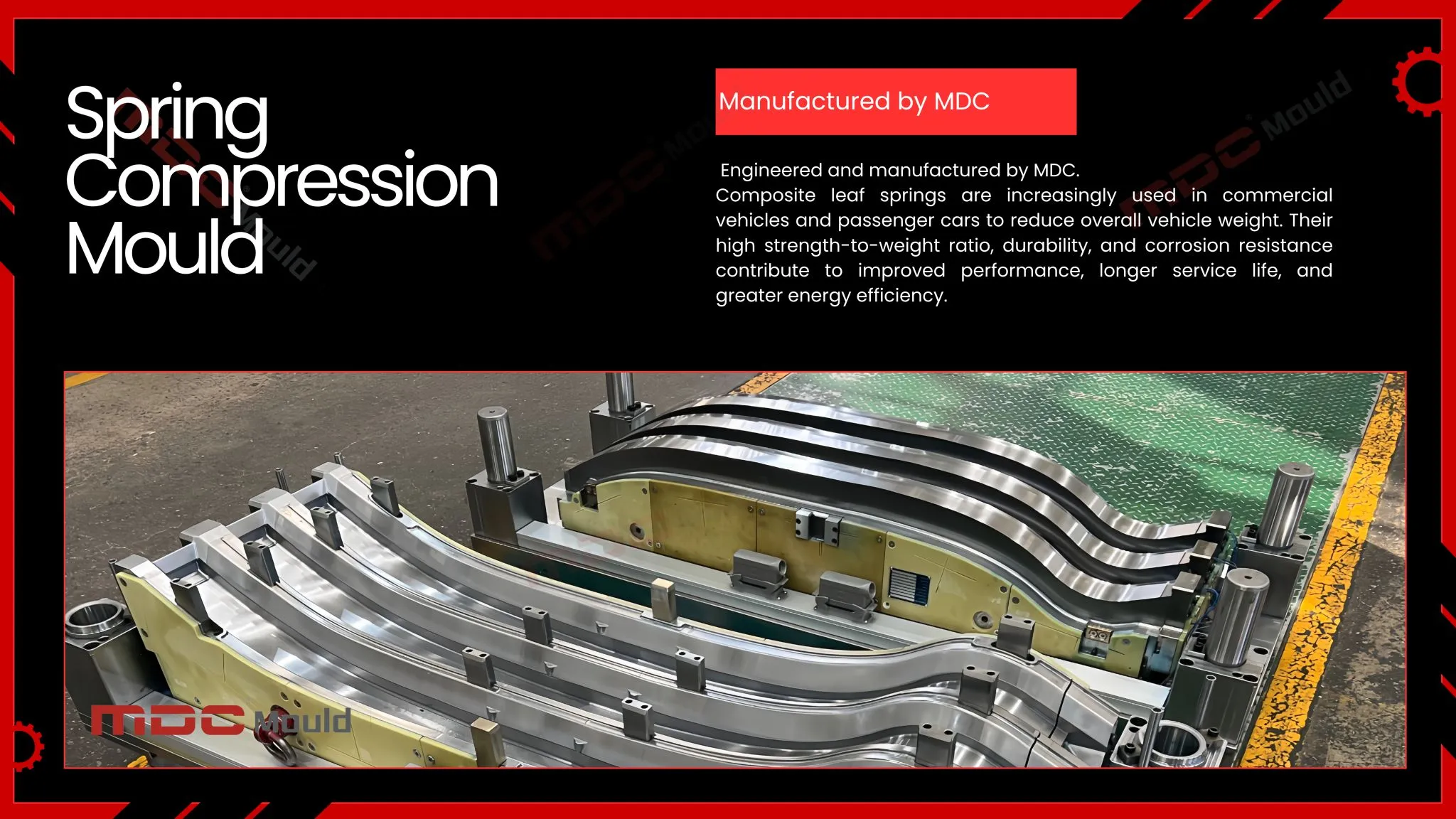

Как MDC изготавливает пресс-формы для композитных рессор

Изготовление высококачественной пресс-формы для композитных рессор требует сочетания инженерных знаний, прецизионной обработки и строгого управления качеством. В MDC каждая пресс-форма разрабатывается с целью обеспечения стабильного производства, длительного срока службы и стабильного качества продукции на протяжении тысяч циклов формования.

От первоначальной проверки проекта до окончательных испытаний пресс-формы — каждый этап следует стандартным инженерным процедурам для обеспечения надёжной работы в условиях сложного производства.

Инженерная оценка

Каждый проект начинается с детального анализа чертежей изделия заказчика, выбора композитного материала, объёма производства и технологического процесса формования. Анализ технологичности конструкции помогает оптимизировать структуру пресс-формы до начала изготовления.

Прецизионная обработка

Современные обрабатывающие центры с ЧПУ используются для изготовления компонентов пресс-формы с высокой размерной точностью. Прецизионное фрезерование, электроэрозионная обработка, шлифование и ручная притирка гарантируют, что каждая полость соответствует строгим инженерным требованиям.

Интеграция системы нагрева

Каналы нагрева тщательно проектируются для обеспечения равномерного распределения температуры по поверхности пресс-формы. Сбалансированная тепловая производительность улучшает однородность отверждения, снижая остаточные напряжения и разброс размеров.

Сборка и пробное формование

Перед поставкой пресс-формы собираются, проверяются и проходят пробное формование для подтверждения размерной точности, внешнего вида изделия и производительности формования. Все необходимые корректировки выполняются до отгрузки, чтобы помочь заказчикам быстрее запустить производство.

Контроль качества на всех этапах производственного процесса

Надёжный контроль качества необходим для производства прецизионных пресс-форм. В MDC проверка интегрирована в каждый этап производства, а не ограничивается только окончательным приёмочным контролем.

Такой системный подход к управлению качеством помогает снизить производственные риски, повысить надёжность пресс-форм и предоставить заказчикам оснастку, которая стабильно работает в условиях непрерывного производства.

Почему стоит выбрать MDC для изготовления пресс-форм для композитных рессор?

Выбор правильного производителя пресс-форм является ключевым фактором успеха любого проекта по производству композитных рессор. Помимо технологических возможностей обработки, опытный партнёр должен понимать композитные материалы, технологию компрессионного формования, долговечность оснастки и производственные вызовы, связанные с конструкционными автомобильными компонентами.

Имея обширный опыт в производстве пресс-форм и композитных форм, MDC поставляет индивидуальные решения по оснастке заказчикам по всему миру. Каждый проект разрабатывается с вниманием к инженерной точности, эффективности производства и долгосрочной производительности пресс-формы.

Разрабатываете ли вы облегчённые системы подвески для коммерческих автомобилей или современные композитные компоненты для легковых автомобилей, MDC стремится предоставлять точные решения по оснастке, которые помогают повысить эффективность производства, стабильность продукции и долгосрочную производственную надёжность.

Почему композитные рессоры — это будущее облегчённых систем подвески

Мировая автомобильная промышленность переживает фундаментальную трансформацию, вызванную электрификацией транспортных средств, ужесточением экологических норм и растущим спросом на облегчённые конструкции. Каждый сэкономленный килограмм веса автомобиля способствует улучшению топливной экономичности, снижению выбросов или увеличению запаса хода. В результате производители заменяют обычные стальные компоненты на современные композитные материалы везде, где это практически осуществимо.

Среди компонентов подвески композитные рессоры представляют собой одну из наиболее эффективных возможностей для снижения веса. По сравнению с традиционными многолистовыми стальными рессорами композитные конструкции сочетают меньшую массу с выдающейся усталостной прочностью, коррозионной стойкостью и гибкостью конструкции, что делает их всё более привлекательными как для коммерческих, так и для легковых автомобилей.

Эти преимущества делают композитные рессоры особенно подходящими для электромобилей, грузовых автомобилей, автобусов и специальных транспортных средств, где облегчённая конструкция напрямую улучшает эксплуатационную эффективность и грузоподъёмность.

Часто задаваемые вопросы

Что такое пресс-форма для композитных рессор?

Пресс-форма для композитных рессор — это точная пресс-форма, используемая для изготовления армированных волокном композитных рессор при контролируемой температуре и давлении. Она определяет окончательную форму, толщину, размерную точность и механическую стабильность готового компонента подвески.

Какие материалы используются для изготовления композитных рессор?

Композитные рессоры обычно изготавливаются с использованием стекловолокна, углеродного волокна или гибридных волокнистых армирующих материалов в сочетании с термореактивными смоляными системами, такими как эпоксидная, винилэфирная или полиэфирная смолы.

Почему для композитных рессор используется компрессионное формование?

Компрессионное формование обеспечивает отличное уплотнение волокон, высокую размерную точность, короткие производственные циклы и стабильное качество продукции, что делает его одним из наиболее эффективных методов производства конструкционных композитных компонентов подвески.

Как качество пресс-формы влияет на характеристики рессоры?

Точная пресс-форма обеспечивает равномерное давление, сбалансированные температуры отверждения, точную толщину ламината и равномерное распределение волокон. Эти факторы напрямую влияют на усталостный ресурс, грузоподъёмность, размерную стабильность и долгосрочную надёжность.

Какие инструментальные стали обычно используются для пресс-форм композитных рессор?

Инструментальные стали P20, 718, H13 и S136 широко используются в зависимости от объёма производства, температуры отверждения, требований к полировке и ожидаемого срока службы пресс-формы.

В каких отраслях используются пресс-формы для композитных рессор?

Пресс-формы для композитных рессор широко применяются в производстве коммерческих автомобилей, легковых автомобилей, электромобилей, автобусов, сельскохозяйственной техники, военных автомобилей и специальной транспортной техники.

Можно ли изготовить пресс-формы для композитных рессор по индивидуальному заказу?

Да. Каждая пресс-форма может быть изготовлена по индивидуальному заказу в соответствии с геометрией изделия заказчика, композитным материалом, производственными мощностями, характеристиками пресса и требованиями к качеству.

Почему стоит выбрать MDC для изготовления пресс-форм для композитных рессор?

MDC сочетает инженерные знания, прецизионную обработку на станках с ЧПУ, оптимизированное проектирование систем нагрева, строгий контроль качества и обширный опыт в производстве пресс-форм для поставки надёжных решений по оснастке клиентам по всему миру.

Заключение

Поскольку производители транспортных средств продолжают стремиться к облегчению конструкций, повышению энергоэффективности и улучшению долговечности, композитные рессоры становятся всё более важной альтернативой традиционным стальным системам подвески. Их превосходное соотношение прочности и веса, коррозионная стойкость, усталостные характеристики и гибкость конструкции делают их идеальным решением для современных коммерческих автомобилей, легковых автомобилей и платформ электромобилей.

Достижение стабильных характеристик этих современных компонентов зависит не только от высококачественных композитных материалов, но и от высокоточного инструментального обеспечения. Правильно спроектированная пресс-форма для композитных рессор гарантирует сбалансированное распределение давления, равномерное отверждение смолы, точный размерный контроль и надёжное производство на всех этапах технологического процесса.

В MDC мы стремимся предоставлять высокопроизводительные пресс-формы для применения в композитных рессорах. От DFM-анализа и проектирования пресс-формы до прецизионной обработки, сборки, пробного формования и технической поддержки — наша опытная инженерная команда тесно сотрудничает с клиентами для разработки решений по оснастке, которые повышают эффективность производства, снижают производственные затраты и поддерживают долгосрочное качество продукции.

Разрабатываете ли вы системы подвески нового поколения для электромобилей или высокопрочные композитные компоненты для коммерческого транспорта, MDC поставляет индивидуальные решения по оснастке, разработанные с учётом точности, долговечности и надёжного массового производства.
