Компрессионное литье — это широко используемый процесс производства высокопрочных и сложных форм из композитных материалов. Правильное проектирование пресс-форм имеет решающее значение для достижения эффективных и высококачественных пресс-форм с минимальными дефектами. Этот гид охватывает основные рекомендации по проектированию пресс-форм для компрессионного литья, включая выбор материалов, конструкцию пресс-форм и параметры обработки, чтобы помочь вам создать эффективные пресс-формы для различных применений.

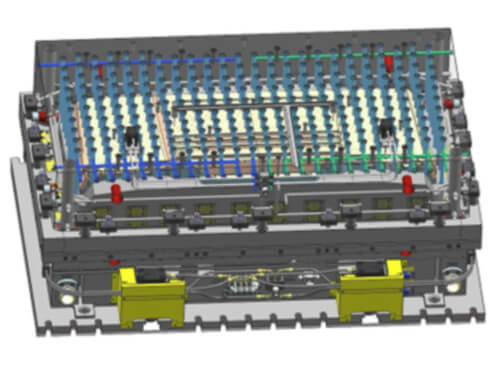

Понимание проектирования пресс-форм для компрессионного литья

Проектирование пресс-форм для компрессионного литья включает создание пресс-формы, которая применяет тепло и давление для того, чтобы сформировать материал в определенную форму. Проектирование пресс-формы влияет на качество продукции, время цикла и общую эффективность процесса литья. Материалы, часто используемые при компрессионном литье, включают термореактивные полимеры, такие как Sheet Molding Compound (SMC), Bulk Molding Compound (BMC) и другие армированные пластики.

Основные рекомендации по проектированию пресс-форм для компрессионного литья

Проектирование пресс-форм для компрессионного литья требует тщательного внимания к нескольким ключевым аспектам для обеспечения оптимальной производительности. Вот несколько основных рекомендаций для достижения наилучших результатов:

1. Выбор правильного материала для пресс-формы

Выбор правильного материала для пресс-формы имеет важное значение для долговечности и теплопроводности. Общие материалы для пресс-форм включают сталь P20, закаленную сталь и алюминиевые сплавы. Каждый материал предлагает различные уровни износостойкости, экономичности и удобства обработки:

• Сталь P20: Это популярный выбор для пресс-форм для компрессионного литья, предлагающий баланс между стоимостью и долговечностью, идеально подходит для производства средних объемов.
• Закаленная сталь: Известна своей долговечностью, закаленная сталь лучше всего подходит для производства в больших объемах, но имеет более высокую стоимость и требует большего времени на обработку.
• Алюминий: Легкий и легко обрабатываемый, алюминий подходит для прототипов и малых серий, хотя он уступает стали по износостойкости.

2. Оптимизация конструкции полости и сердечника

Конструкция полости и сердечника пресс-формы напрямую влияет на качество и точность конечного продукта. Основные аспекты включают:

• Толщина стенки: Поддерживайте равномерную толщину стенок по всей форме, чтобы избежать неравномерного охлаждения и искривлений. Различия в толщине могут вызвать усадку или напряжение в отлитой детали.
• Углы наклона: Углы наклона облегчают процесс демонтирования, уменьшая риск повреждения продукта при извлечении. Обычно рекомендуется угол наклона от 1 до 3°.
• Конструкция ребер: При добавлении ребер для структурной поддержки убедитесь, что они спроектированы с достаточной толщиной и расстоянием, чтобы избежать слабых мест и концентрации напряжений в отлитой детали.

3. Правильная вентиляция и система извлечения

Эффективная вентиляция необходима для удаления trapped газов и предотвращения дефектов, таких как пустоты и ожоги. Кроме того, надежная система извлечения необходима для легкого и безопасного извлечения отлитой детали. Рассмотрите следующие советы:

• Вентилирующие каналы: Включите небольшие каналы вентиляции в критических точках для выхода воздуха во время компрессии, улучшая общую отделку поверхности.
• Пины для извлечения: Стратегически размещайте пины для извлечения, чтобы предотвратить появление следов напряжения и обеспечить равномерное извлечение детали. Убедитесь, что пины сбалансированы, чтобы избежать деформации.

4. Оптимизация каналов нагрева и охлаждения

Эффективный контроль температуры критичен в процессе компрессионного литья для обеспечения равномерной отверждения и сокращения времени цикла. Правильная конструкция каналов для нагрева и охлаждения повышает производительность и качество детали:

• Равномерный нагрев: Убедитесь, что форма нагревается равномерно, чтобы избежать горячих или холодных точек, которые могут привести к деформации детали или нерегулярному отверждению.
• Расположение каналов для охлаждения: Реализуйте сбалансированную систему охлаждения для управления теплоотведением, минимизируя время охлаждения и предотвращая искривление. Используйте симуляционные инструменты для оптимизации конструкции каналов охлаждения.

Выбор материала для компрессионного литья

Выбор материала критичен для достижения требуемых характеристик при компрессионном литье. SMC и BMC — это два распространенных типа термореактивных материалов, широко используемых в пресс-формах для компрессионного литья. Вот краткий обзор каждого из них:

• Sheet Molding Compound (SMC): SMC — это армированный волокнами термореактивный материал, идеально подходящий для применений, требующих высокой прочности и долговечности, например, для автомобильных деталей.
• Bulk Molding Compound (BMC): BMC схож с SMC, но часто используется для более мелких, сложных деталей. Он обладает высокой стойкостью к влаге и теплу, что делает его подходящим для электрических корпусов и аналогичных приложений.

Проектирование для процесса компрессионного литья

Компрессионное литье требует пресс-форм, которые могут выдерживать высокие температуры и давления. Вот несколько дополнительных советов по проектированию, специфичных для процесса компрессионного литья:

• Тоннаж пресса: Убедитесь, что пресс-форма может выдерживать тоннаж пресса, используемого в процессе компрессии. Это предотвратит деформацию и продлит срок службы пресс-формы.
• Предварительный нагрев: Предварительно нагрейте пресс-форму, чтобы уменьшить сопротивление потоку материала, улучшить отделку поверхности и уменьшить время цикла. Это также помогает избежать дефектов, вызванных быстрыми перепадами температуры.

Заключение

Проектирование пресс-форм для компрессионного литья — это высоко технический процесс, который требует внимательности и знания многих факторов. От выбора материалов до проектирования вентиляции и систем охлаждения, все это влияет на эффективность и качество литья. Следуя этим рекомендациям, вы сможете создавать пресс-формы, которые обеспечат высокое качество продукции, минимизируя затраты и время цикла.
