Компрессионное формование — это широко используемый производственный процесс для изготовления прочных и лёгких композитных изделий. В его основе лежит использование машин для компрессионного прессования, которые применяют тепло и давление для формования термореактивных и термопластичных материалов, таких как SMC (листовой формовочный состав), BMC (массовый формовочный состав) и препреги из углеродного волокна. В этой статье мы рассмотрим различные типы машин для компрессионного формования, их особенности, области применения и как выбрать подходящее оборудование под нужды вашего производства.

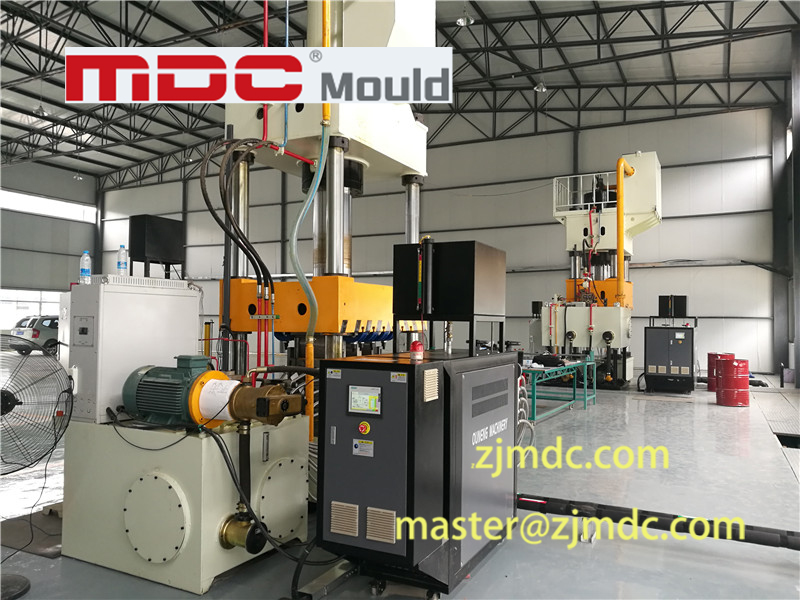

1. Гидравлические машины для компрессионного формования

Гидравлические прессы являются наиболее распространённым типом оборудования для компрессионного формования. Они используют гидравлический цилиндр для создания контролируемого усилия в полости формы. Эти машины подходят для средних и крупных объёмов производства и идеально подходят для формования больших или сложных деталей с высокой точностью.

• Применение: автозапчасти SMC, электрические компоненты BMC, панели из армированного пластика (FRP)
• Ключевые особенности: регулируемое давление, программируемый нагрев, равномерное распределение усилия
• Преимущества: высокая сила зажима, энергоэффективность, точный контроль

2. Восходящий (снизу вверх) пресс

В таких прессах нижняя плита поднимается вверх к фиксированной верхней. Такая конструкция предпочтительна, когда требуется свободное пространство над оснасткой, например, при автоматизированных линиях с роботизированной подачей.

• Применение: композитные формы, детали BMC и SMC, компоненты для аэрокосмической промышленности
• Преимущества: меньше верхней конструкции, компактный размер, лёгкая интеграция

3. Нисходящий (сверху вниз) пресс

В этом типе пресса верхняя плита опускается на фиксированную нижнюю. Они подходят для тяжёлых применений, где важна прочность конструкции и стабильность усилия.

• Применение: автомобильные бамперы, конструкционные панели, защитные корпуса
• Преимущества: устойчивая база, точная центровка, высокая сила прессования

4. Вакуумные машины для компрессионного формования

Оснащены вакуумной камерой, которая удаляет воздух из формы во время прессования. Это предотвращает захват воздуха и обеспечивает высокое качество поверхности и прочность деталей.

• Применение: формы из углеродного волокна, композиты для авиации, высокоточные детали из SMC/BMC
• Преимущества: отсутствие воздуха, улучшенная отделка поверхности, лучшее пропитывание волокон

5. Многоярусные машины для компрессионного формования

Эти прессы оснащены несколькими плитами, что позволяет одновременно формовать несколько изделий. Такая конструкция повышает производительность без увеличения занимаемой площади.

• Применение: массовое производство, электрические изоляторы, тормозные колодки
• Преимущества: высокая производительность, экономия энергии, оптимизация пространства

6. Серво-гидравлические прессы

Сочетание серводвигателей с традиционной гидравликой обеспечивает точное управление скоростью и давлением. Эти машины предлагают высокую повторяемость и энергоэффективность.

• Применение: точные композитные детали, корпуса для электроники, несущие компоненты
• Преимущества: низкое энергопотребление, тонкая настройка движения, низкий уровень шума

7. Электрические машины для компрессионного формования

Эти машины используют электрические приводы вместо гидравлических систем. Хотя они реже применяются для тяжёлых задач, они становятся всё более популярными для малогабаритных термопластичных деталей благодаря чистоте работы и энергоэффективности.

• Применение: формование термопластов, лаборатории, прототипирование
• Преимущества: отсутствие гидравлической жидкости, минимальное обслуживание, быстрая реакция

Как выбрать подходящую машину для компрессионного формования

При выборе машины для компрессионного формования учитывайте следующее:

• Размер и сложность детали: крупные или сложные изделия требуют большего усилия и размера плит.
• Тип материала: термореактивные материалы, такие как SMC или BMC, требуют точного контроля температуры и давления.
• Объём производства: многоярусные прессы позволяют сократить цикл формования.
• Автоматизация: серво- или восходящие конструкции хорошо подходят для интеграции с роботами.
• Вакуум или без вакуума: при формовании высокоточных композитов вакуум улучшает качество изделия.

Заключение

Машины для компрессионного формования доступны в различных конфигурациях под любые задачи композитного производства. От традиционных гидравлических до современных серво-гидравлических и вакуумных прессов — каждый тип предлагает свои преимущества в зависимости от конструкции изделия, характеристик материала и производственных целей. Независимо от того, производите ли вы автомобильные панели из SMC, электрические корпуса из BMC или конструкции из углеродного волокна, правильный выбор машины для прессования играет ключевую роль в обеспечении качества, повторяемости и эффективности вашего производства.
