Тонкие композитные обшивки могут обеспечивать впечатляющие конструкционные характеристики, но их эффективность определяется не только толщиной. Во многих лёгких конструкциях рёбра, стрингеры и другие элементы жёсткости используются для повышения жёсткости на изгиб, задержки потери устойчивости и обеспечения более эффективных путей передачи нагрузки без добавления лишнего материала.

Однако для производителей композитов добавление элемента жёсткости — это не просто конструкторское решение. Каждая высота ребра, шаг, пересечение, радиус и поверхность крепления также меняют то, как компонент должен быть изготовлен. Именно здесь оснастка для композитных элементов жёсткости становится важной частью инженерного процесса.

Почему армированные композитные конструкции нуждаются не только в тонкой обшивке

Плоская или слегка изогнутая композитная панель может обладать высокой удельной прочностью, но тонкая панель всё ещё может быть подвержена деформации из плоскости и местной потере устойчивости при сжатии, изгибе или сдвиге. Увеличение толщины обшивки может повысить жёсткость, но оно также увеличивает расход материала и массу.

Более эффективный подход — введение конструкционного армирования. Элемент жёсткости увеличивает эффективную глубину сечения конструкции и разделяет большую гибкую панель на меньшие подкреплённые области. В зависимости от условий нагружения армирование может принимать форму рёбер, стрингеров, шляпных сечений, T-образных сечений, J-образных сечений или других проектируемых профилей.

Таким образом, инженерная цель состоит не просто в том, чтобы сделать конструкцию толще. Она заключается в размещении материала там, где он наиболее эффективно способствует жёсткости и передаче нагрузки.

Конструкционное армирование изменяет путь передачи нагрузки

Когда армированная композитная панель нагружается, обшивка и элемент жёсткости не работают как полностью независимые компоненты. Их взаимодействие определяет, как усилия передаются через конструкцию. Правильно спроектированная конфигурация может позволить обшивке воспринимать распределённые нагрузки, в то время как элементы жёсткости обеспечивают дополнительное сопротивление изгибу и местной потере устойчивости.

Это взаимодействие особенно важно в лёгких конструкциях, где проектировщики стремятся получить высокую жёсткость без значительного увеличения толщины материала.

Геометрия элемента жёсткости — это производственное решение, а также конструктивное решение

В армированном композитном компоненте форма элемента жёсткости напрямую влияет на требования к оснастке. Теоретически эффективное поперечное сечение может стать трудным для формообразования, трудным для извлечения из формы или трудным для размерного контроля.

По этой причине конструктивное проектирование и проектирование оснастки следует оценивать вместе, а не последовательно.

Именно поэтому форма для композитной конструкции должна разрабатываться с учётом фактической геометрии детали, системы материалов и производственного процесса, а не рассматриваться как простое негативное отображение CAD-модели.

Распространённые профили элементов жёсткости и их значение для оснастки

Различные поперечные сечения элементов жёсткости обеспечивают различные комбинации жёсткости, веса, технологичности и площади соединения. Не существует универсально оптимального профиля. Подходящая геометрия зависит от нагрузки, доступного пространства, архитектуры материала и выбранного производственного маршрута.

Прямоугольные и лезвийные элементы жёсткости

Простые геометрии элементов жёсткости относительно просты с точки зрения оснастки. Они могут быть полезны там, где армирование в основном должно повысить местную жёсткость на изгиб без введения сложных трёхмерных пересечений.

Их простота также может делать их привлекательными для ранней разработки оснастки, особенно когда размерная повторяемость важнее достижения наиболее конструктивно эффективного поперечного сечения.

T-образные элементы жёсткости

T-образные сечения могут обеспечивать эффективное повышение жёсткости сечения, сохраняя при этом определённую площадь полки для соединения с окружающей обшивкой.

С точки зрения оснастки, соединение между вертикальной стенкой и полкой требует особого внимания. Местные радиусы, размещение материала и направление извлечения должны быть оценены до окончательного утверждения геометрии оснастки.

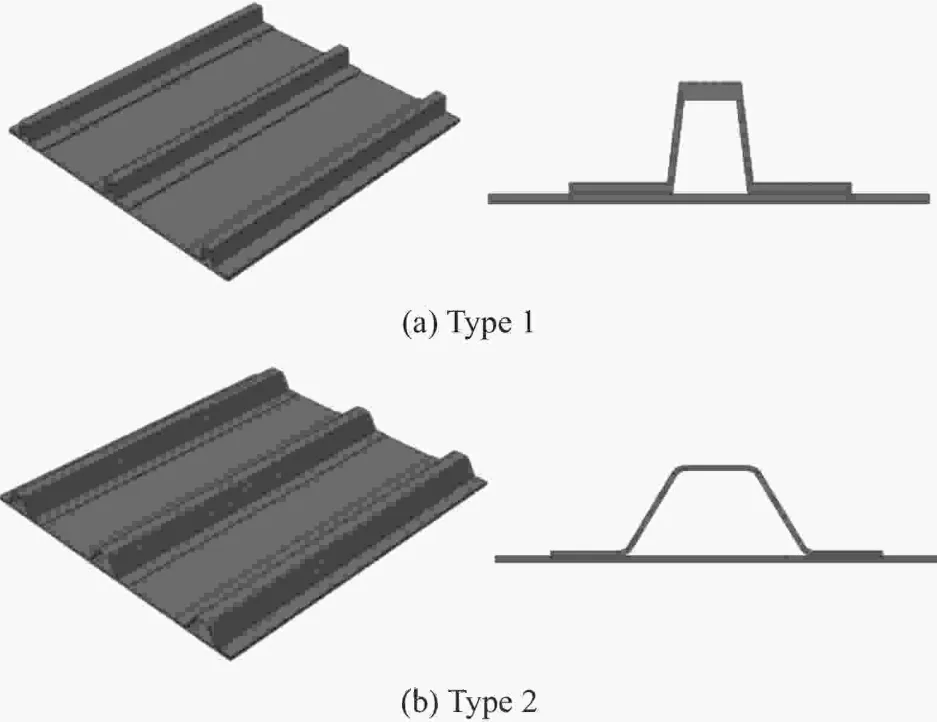

Шляпные и омега-образные элементы жёсткости

Шляпное или омега-образное армирование широко ассоциируется с конструкцией лёгких панелей, поскольку замкнутый профиль может обеспечивать полезную жёсткость без простого увеличения толщины обшивки.

Однако более сложный профиль также вводит дополнительные формообразующие поверхности. Поэтому при проектировании оснастки необходимо учитывать драпируемость материала, местное уплотнение, радиусы углов и доступ для извлечения из формы.

J- и I-образные структуры

J- и I-образные сечения могут выбираться там, где более высокая конструктивная эффективность или особые условия крепления оправдывают более сложный профиль. Их геометрия обычно предъявляет более высокие требования к точности оснастки, поскольку несколько поверхностей должны оставаться размерно согласованными после формования.

Компоновка рёбер: почему однонаправленное и сетчатое армирование ведут себя по-разному

Характеристики армированной композитной панели зависят не только от поперечного сечения каждого элемента жёсткости, но и от того, как армирование распределено по панели.

Однонаправленные компоновки элементов жёсткости

Параллельные рёбра или стрингеры полезны, когда доминирующее направление нагрузки относительно ясно. Армирование может быть сосредоточено вдоль основного пути передачи нагрузки, в то время как обшивка воспринимает распределённую часть нагрузки.

С точки зрения оснастки, повторяющиеся параллельные элементы могут упростить производство по сравнению с сильно взаимосвязанной сеткой. Однако согласованность между отдельными рёбрами становится важной, поскольку размерные отклонения могут изменить местную жёсткость и условия сборки.

Сетчато-армированные структуры

Перекрещивающиеся рёбра могут распределять нагрузки в нескольких направлениях и обеспечивать поддержку на большей площади панели. В зависимости от конструктивной цели могут рассматриваться прямоугольные, треугольные или шестиугольные схемы.

Пересечения часто сложнее, чем прямые участки рёбер. Несколько путей материала встречаются в одном месте, создавая потенциальные изменения местной толщины, уплотнения и ориентации волокон.

Поэтому оснастка для композитных рёбер для сетчатых структур должна учитывать геометрию пересечений, а не фокусироваться только на профиле отдельного ребра.

Почему пересечения элементов жёсткости сложны в изготовлении

Прямой элемент жёсткости может быть относительно предсказуемым. Пересечение отличается тем, что несколько конструктивных элементов сходятся в небольшой области.

Если материал накапливается вокруг пересечения, местная толщина может увеличиться. Если волокна не могут должным образом соответствовать поверхности оснастки, могут возникнуть пустоты или мостики. Если материал не может равномерно уплотниться, местные механические свойства могут отличаться от окружающей структуры.

Эти проблемы не являются чисто материальными. Они могут возникать из-за взаимосвязи между геометрией детали, размещением заготовки или преформы, геометрией поверхности формы и выбранным процессом формообразования.

Реакция оснастки

• Использовать подходящие переходные радиусы в пересечениях элементов жёсткости.
• Избегать ненужных резких изменений геометрии сечения.
• Обеспечивать достаточный доступ для размещения материала там, где это необходимо.
• Оценивать местное уплотнение и течение материала до окончательного утверждения формы.
• Рассматривать доступ для inspections критических конструктивных зон.

В сложных армированных конструкциях небольшое изменение геометрии пересечения иногда может определить разницу между надёжным производственным процессом и сложной операцией формования.

Размещение материала и геометрия оснастки должны работать вместе

Армированные композитные конструкции часто содержат значительные изменения толщины и геометрии. Поэтому оснастка должна поддерживать контролируемое размещение материала, а не просто воспроизводить внешнюю поверхность.

Для процессов, основанных на сжатии, размер заготовки, положение заготовки и распределение заготовки могут влиять на то, как материал перемещается при закрытии. Плохо спланированная конфигурация заготовки может привести к неравномерному заполнению, перемещению волокон или местному избытку материала.

Это становится особенно важным, когда компонент содержит несколько рёбер или глубоких участков элементов жёсткости. Материал должен достичь требуемых зон, сохраняя приемлемое распределение волокон и избегая чрезмерного нарушения спроектированной архитектуры армирования.

В результате разработка оснастки должна учитывать взаимосвязь между:

• геометрией детали;
• расположением элементов жёсткости;
• архитектурой материала;
• расположением заготовки или преформы;
• поведением при закрытии формы;
• требованиями к вентиляции;
• условиями уплотнения;
• последовательностью извлечения из формы.

Жёсткость оснастки важнее, когда деталь содержит глубокие рёбра

Армированная композитная деталь может иметь относительно тонкие стенки, но на удивление сложную трёхмерную поверхность формы. Глубокие рёбра и местные выступы могут создавать неравномерную нагрузку на систему оснастки во время формообразования.

Если конструкция формы недостаточно жёсткая, местный прогиб может повлиять на толщину детали, точность размеров и согласованность поверхности разъёма.

Это одна из причин, почему проектирование оснастки не может основываться только на номинальной поверхности полости. Также необходимо учитывать несущую конструкцию за рабочей поверхностью.

Ключевые соображения по оснастке включают:

• толщину рабочей поверхности;
• поддерживающую конструкцию;
• опорные рёбра и усиление;
• условия зажима;
• распределение нагрузки;
• тепловое расширение;
• точность механической обработки;
• выравнивание оснастки.

Для более крупных композитных компонентов эти факторы становятся всё более важными, поскольку небольшое местное смещение может повлиять на гораздо большую готовую поверхность.

Извлечение из формы становится конструктивным ограничением для армированных деталей

Армированная композитная конструкция может быть конструктивно эффективной, но трудной для извлечения из формы. Глубокие рёбра, поднутрения и замкнутые профили могут ограничивать доступное направление извлечения.

Поэтому уклон и стратегию извлечения следует рассматривать на этапе проектирования детали, а не после того, как форма уже запущена в производство.

Команде по оснастке может потребоваться оценить, можно ли извлечь элемент в одном направлении или требуется более сложная конфигурация оснастки.

Это особенно актуально для ребристых структур, где несколько элементов жёсткости пересекаются или где армирование проходит вокруг криволинейных поверхностей.

Хороший проект извлечения из формы может снизить производственный риск

Практичная форма должна позволять извлекать готовый компонент без чрезмерного механического усилия. Это помогает защитить как деталь, так и поверхность оснастки и может повысить повторяемость в течение длительных производственных циклов.

Точность поверхности — это не только вопрос внешнего вида

Для многих композитных компонентов поверхность формы определяет гораздо больше, чем визуальное качество. Геометрия поверхности может влиять на сборочные интерфейсы, аэродинамические или гидродинамические профили, зоны герметизации и размерные соотношения между армированной панелью и смежными компонентами.

Структуры с элементами жёсткости особенно чувствительны, поскольку несколько геометрических элементов должны оставаться согласованными. Ребро, слегка смещённое, или полка, изменяющаяся по высоте, могут создать проблемы при сборке на последующих этапах, даже если основная обшивка выглядит приемлемо.

Следовательно, точная механическая обработка, финишная обработка поверхности и размерный контроль должны рассматриваться как часть стратегии конструкционной оснастки.

Соединение обшивки с элементом жёсткости: структурный интерфейс, который оснастка не может игнорировать

Во многих армированных композитных архитектурах соединение между обшивкой и элементом жёсткости является критической зоной передачи нагрузки. Конструкция может полагаться на клеевое соединение, совместное отверждение, вторичное склеивание или другой метод интеграции.

Независимо от выбранного процесса, оснастка должна поддерживать требуемую геометрию интерфейса.

Полка, которая недостаточно плоская, местное несоответствие между поверхностями или неконтролируемое размерное отклонение могут повлиять на условия склеивания и, следовательно, на общие конструктивные характеристики.

Оснастка должна обеспечивать согласованные условия интерфейса

• стабильные размеры полки;
• контролируемую геометрию поверхности;
• повторяемое положение рёбер;
• подходящие переходы в углах;
• согласованные условия давления или уплотнения там, где это применимо;
• доступ для inspections критических зон склеивания.

Другими словами, форма является частью цепочки качества передачи нагрузки. Она не несёт эксплуатационную нагрузку готовой конструкции, но помогает создать геометрию, через которую эта нагрузка в конечном итоге должна быть передана.

Как разработать оснастку для армированной композитной детали

Практический рабочий процесс разработки оснастки начинается с конструктивных требований и заканчивается производственной валидацией. Следующая последовательность может помочь уменьшить изменения конструкции на поздних этапах.

1. Проанализировать конструктивную геометрию

Определить обшивку, элементы жёсткости, рёбра, полки, пересечения, зоны крепления и критические размерные интерфейсы. Цель — понять, какие элементы фактически контролируют конструктивные характеристики.

2. Определить процесс формообразования

Концепция оснастки зависит от того, будет ли компонент производиться компрессионным формованием, обработкой препрегов, RTM, инфузией, склеиванием или другим маршрутом изготовления композитов.

3. Оценить размещение материала

Определить, как выбранная система материалов может достичь зон с элементами жёсткости, сохраняя требуемую архитектуру армирования и избегая чрезмерного перемещения материала.

4. Определить стратегию разъёма и извлечения

Установить подходящие поверхности разъёма и направления извлечения до начала механической обработки. Сложные профили рёбер могут потребовать более тщательно спроектированной концепции извлечения.

5. Разработать поддерживающую конструкцию формы

Рабочие поверхности, поддерживающие конструкции и опорные элементы должны быть спроектированы для поддержания размерной стабильности под производственными нагрузками и изменениями температуры.

6. Изготовить и проконтролировать оснастку

После точной механической обработки следует размерный контроль и проверка поверхности. Критическим размерам рёбер и интерфейсов следует уделить особое внимание.

7. Провести испытания формы

Пробное формование предоставляет возможность оценить заполнение, поведение материала, извлечение, облой, качество поверхности и размерную согласованность до того, как оснастка поступит в регулярное производство.

Типичные производственные проблемы в оснастке для армированных композитов

Армированные композитные конструкции требуют оснастки, специфичной для конструкции

Армированный композитный компонент не следует рассматривать как обычную плоскую панель, к которой просто добавлены рёбра. Армирование изменяет конструктивный путь передачи нагрузки, распределение материала, поведение при формообразовании и архитектуру оснастки одновременно.

Это особенно важно для компонентов, где низкая масса и высокая жёсткость одинаково критичны. Оснастка должна последовательно воспроизводить предполагаемую геометрию, учитывая реалии обработки композитов.

Для производителей наиболее важный вопрос, следовательно, не просто: «Можно ли обработать эту форму?»

Более полезный вопрос: «Можно ли эту геометрию формовать повторяемо, размерно точно и экономически эффективно?»

Когда следует привлекать производителя композитной оснастки?

Вклад в проектирование оснастки наиболее ценен до того, как конструктивная геометрия полностью зафиксирована. Раннее сотрудничество позволяет выявить потенциальные производственные ограничения, пока изменения ещё относительно недороги.

Для армированных конструкций инженерный обзор может включать:

• высоту и шаг элементов жёсткости;
• проектирование пересечений рёбер;
• уклон и направление извлечения;
• расположение линии разъёма;
• полки и интерфейсы склеивания;
• осуществимость размещения материала;
• жёсткость оснастки;
• тепловое поведение;
• требования к контролю;
• ожидаемый объём производства.

Решение этих вопросов на этапе проектирования может снизить риск обнаружения проблем с оснасткой только после изготовления формы.

Подход MDC к оснастке для композитных конструкций

MDC разрабатывает композитную оснастку с вниманием к взаимосвязи между геометрией детали и производственными требованиями. Для армированных композитных компонентов это означает выход за пределы внешней обшивки и оценку рёбер, элементов жёсткости, интерфейсов и условий формообразования, которые определяют, может ли оснастка обеспечить стабильный производственный процесс.

В зависимости от применения разработка оснастки может включать проектирование конструкционной формы, точную механическую обработку, проектирование линии разъёма, финишную обработку поверхности, размерный контроль и поддержку испытаний формы.

Цель состоит не просто в изготовлении формы, соответствующей CAD-файлу. Она заключается в разработке оснастки, способной воспроизводить предполагаемую композитную конструкцию с согласованной геометрией на протяжении всего производства.

Часто задаваемые вопросы об оснастке для армированных композитов

Что такое армированная композитная конструкция?

Армированная композитная конструкция сочетает относительно тонкую композитную обшивку или панель с рёбрами, стрингерами, элементами жёсткости или другим конструкционным армированием. Армирование повышает жёсткость и помогает контролировать деформацию и потерю устойчивости, не полагаясь полностью на большую толщину обшивки.

Что такое оснастка для композитных элементов жёсткости?

Оснастка для композитных элементов жёсткости относится к формам, инструментам или системам оснастки, предназначенным для изготовления композитных деталей, содержащих конструкционные рёбра, стрингеры или другие элементы армирования. Оснастка должна точно воспроизводить как обшивку, так и геометрию элементов жёсткости.

Почему пересечения элементов жёсткости сложно формовать?

Пересечения сводят несколько путей материала и геометрических элементов вместе на ограниченной площади. Это может создавать местные изменения толщины, накопление материала, искажение волокон или проблемы уплотнения. Поэтому геометрия оснастки должна разрабатываться специально для зоны пересечения.

Влияет ли высота элемента жёсткости на конструкцию формы?

Да. Большая высота элемента жёсткости может повысить конструктивную жёсткость, но также может повлиять на глубину полости, жёсткость оснастки, размещение материала и извлечение из формы. Поэтому конструктивную цель и производственные требования следует рассматривать вместе.

Почему жёсткость формы важна для армированных композитных деталей?

Армированные детали могут создавать неравномерные нагрузки на сложную поверхность формы. Недостаточная жёсткость оснастки может способствовать размерным отклонениям, несоответствию линии разъёма или несоответствию геометрии рёбер.

Можно ли изготавливать композитные элементы жёсткости компрессионным формованием?

Компрессионное формование может использоваться для подходящих геометрий армированных композитов в зависимости от системы материалов, размеров компонента и конструктивных требований. Конструкция формы должна учитывать размещение материала, течение, давление, температуру и условия извлечения из формы.

Заключение

Армирование — один из наиболее эффективных способов повышения конструктивной эффективности лёгкой композитной панели. Рёбра и элементы жёсткости могут повысить жёсткость, задержать потерю устойчивости и создать эффективные пути передачи нагрузки, избегая ненужного увеличения толщины обшивки.

Но конструктивная выгода от армирования в конечном итоге зависит от того, можно ли геометрию изготавливать последовательно. Профили элементов жёсткости, пересечения, размещение материала, линии разъёма, жёсткость оснастки и извлечение из формы — всё это становится взаимосвязанными инженерными соображениями.

По этой причине проектирование армированных композитных конструкций и проектирование их оснастки следует рассматривать как две части одной производственной задачи. Хорошо спроектированная форма для композитной конструкции делает больше, чем воспроизводит конечную форму — она обеспечивает размерную и технологическую основу, необходимую для превращения концепции лёгкой конструкции в повторяемую производственную деталь.
