Что такое пресс-форма для SMC?

Пресс-форма для SMC — это производственный инструмент, предназначенный для формования и отверждения листового формовочного материала методом компрессионного формования. Пресс-форма обеспечивает требуемую геометрию изделия, в то время как процесс формования прикладывает контролируемые давление и температуру для формирования композитного материала.

В зависимости от изделия, пресс-форма для SMC может включать полость, пуансон, вставки, поверхности разъема, нагревательные элементы, вентиляционные элементы, системы позиционирования и конструктивные опоры.

Оснастка для SMC промышленного класса должна быть спроектирована так, чтобы сохранять свою геометрию в течение многократных циклов формования. Она также должна обеспечивать подходящие условия для течения материала и отверждения, позволяя при этом эффективно извлекать готовое изделие.

По этой причине основные инженерные цели оснастки для SMC включают:

• Точную геометрию полости и пуансона
• Стабильную конструкцию пресс-формы
• Контролируемое течение материала
• Равномерные температурные условия
• Эффективную вентиляцию
• Контролируемое образование облоя
• Стабильное качество поверхности
• Надежное извлечение изделия
• Воспроизводимую размерную точность
• Долгосрочную стабильность производства

Почему конструкция пресс-формы для SMC критична для качества продукции

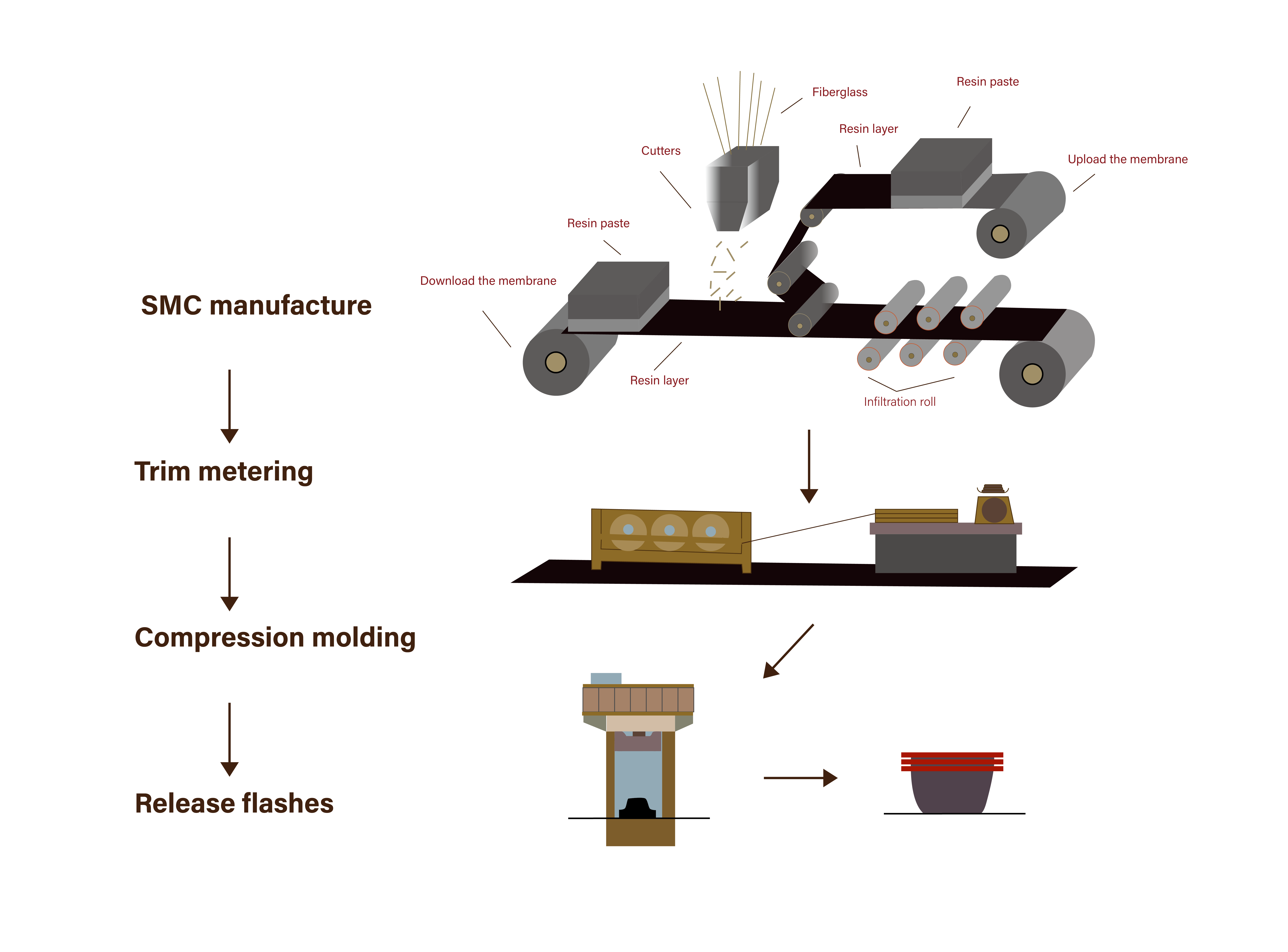

Формование SMC сочетает в себе течение материала, сжатие, нагрев и отверждение в течение относительно короткого производственного цикла. Изменение одного параметра оснастки может одновременно повлиять на несколько аспектов процесса.

Например, неподходящая геометрия полости может ограничивать течение материала, в то время как плохая вентиляция может способствовать захвату воздуха. Неравномерная температура пресс-формы может привести к нестабильному отверждению, а неточные поверхности разъема могут увеличить образование облоя.

Это означает, что пресс-форма для SMC должна разрабатываться как часть всей формовочной системы, а не проектироваться только по форме готового изделия.

Хорошо спроектированная пресс-форма помогает создать более предсказуемую взаимосвязь между:

• Зарядкой материала и его течением
• Давлением формования и заполнением полости
• Температурой пресс-формы и отверждением
• Конструкцией линии разъема и контролем облоя
• Геометрией уклонов и извлечением изделия
• Чистотой полости и внешним видом изделия

Ключевые конструктивные соображения для оснастки SMC

Проектирование оснастки для SMC должно начинаться с изделия, материала, процесса формования и производственных требований. Несколько факторов оснастки требуют особого внимания.

Геометрия полости и пуансона

Полость и пуансон определяют окончательную геометрию компонента из SMC. Критические размеры, переходные зоны, ребра, бобышки, отверстия, монтажные точки и другие функциональные элементы должны быть учтены при проектировании оснастки.

Для крупных SMC-компонентов поддержание стабильной геометрии по всей поверхности пресс-формы особенно важно, поскольку даже относительно небольшие отклонения могут повлиять на конечные размеры детали.

Конструкция линии разъема

Линия разъема определяет, где разделяются части пресс-формы. Ее расположение влияет на течение материала, образование облоя, требования к обрезке и извлечение изделия.

Правильно спроектированная поверхность разъема помогает контролировать утечку материала, обеспечивая при этом практический путь разделения для готового компонента.

Уклоны

Уклоны обеспечивают зазор между отформованным компонентом и поверхностью пресс-формы во время извлечения. Недостаточный уклон может увеличить сопротивление извлечению и потенциально повредить деталь или поверхность пресс-формы.

Требования к уклонам зависят от геометрии изделия, состояния поверхности, характеристик материала и конкретного процесса формования SMC.

Жесткость пресс-формы

Конструкция оснастки должна выдерживать повторяющиеся механические и тепловые нагрузки без чрезмерной деформации.

Адекватная жесткость особенно важна для крупногабаритной оснастки SMC, где деформация полости может повлиять на размерную точность и работу линии разъема.

Течение материала и размещение зарядки в формовании SMC

Течение материала является одним из центральных аспектов компрессионного формования SMC. Во время закрытия пресс-формы зарядка материала распределяется по полости и должна достичь требуемых областей до того, как процесс отверждения зайдет слишком далеко.

Поэтому конструкция пресс-формы должна работать совместно с размером зарядки, ее расположением, геометрией изделия, давлением формования и температурой.

Плохо спланированное течение материала может способствовать:

• Неполному заполнению
• Изменению распределения волокна
• Локальным зонам, обогащенным смолой
• Дефектам поверхности
• Сварным или связанным с течением следам
• Чрезмерному облою

Для сложных SMC-компонентов компоновка зарядки и геометрия пресс-формы должны оцениваться совместно, а не независимо.

Почему расположение зарядки имеет значение

Начальное положение зарядки SMC влияет на расстояние и направление, которое материал должен пройти во время сжатия. Подходящая компоновка зарядки может помочь сократить ненужные пути течения и улучшить распределение материала.

Оптимальная конфигурация зависит от геометрии изделия и материальной системы, поэтому решения по оснастке должны основываться на конкретном применении, а не на фиксированном общем правиле.

Контроль температуры в формовании SMC

Контроль температуры является одной из важнейших функций пресс-формы для SMC. Материалы SMC требуют контролируемого нагрева в процессе формования и отверждения, и пресс-форма должна обеспечивать достаточно стабильные температурные условия по всей зоне формования.

Температурный дисбаланс может способствовать различиям в течении материала и отверждении между разными областями детали.

Возможные последствия включают:

• Неравномерное отверждение
• Размерную вариативность
• Различия в качестве поверхности
• Остаточные напряжения
• Коробление
• Вариативность от цикла к циклу

Для крупной оснастки SMC нагревательные элементы или каналы должны быть расположены в соответствии с геометрией полости и ожидаемыми тепловыми требованиями.

Тепловая однородность по полости

Целью системы нагрева для SMC является не просто повышение температуры пресс-формы. Она должна создавать воспроизводимые тепловые условия в областях, где материал формуется и отверждается.

Тепловые характеристики должны быть оценены в процессе разработки оснастки и пробного формования, чтобы потенциальные горячие или холодные зоны могли быть выявлены до начала регулярного производства.

Конструкция вентиляции для пресс-форм SMC

Воздух, захваченный между зарядкой SMC и поверхностью пресс-формы, может стать потенциальным источником дефектов формования. Эффективная вентиляция обеспечивает пути для выхода воздуха и газов во время сжатия.

Расположение вентиляционных каналов должно определяться в соответствии с геометрией изделия, течением материала, глубиной полости, конфигурацией линии разъема и областями, где воздух может оказаться захваченным.

Недостаточная вентиляция может способствовать:

• Захвату воздуха
• Поверхностным дефектам
• Раковинам
• Неполному заполнению
• Локальному изменению внешнего вида

Однако вентиляция также должна контролироваться, чтобы чрезмерная утечка материала не создавала лишний облой.

По этой причине вентиляция и контроль облоя должны рассматриваться совместно во время проектирования пресс-формы для SMC.

Контроль облоя в компрессионном формовании SMC

Облой возникает, когда избыточный материал SMC выходит через поверхности разъема пресс-формы во время сжатия. В некоторых приложениях может ожидаться определенное количество облоя, но чрезмерный облой увеличивает объем обрезных работ и может снизить эффективность производства.

На образование облоя влияют несколько факторов:

• Точность линии разъема
• Жесткость пресс-формы
• Зарядка материала
• Давление формования
• Течение материала
• Износ пресс-формы
• Конструкция полости

Прецизионная компрессионная пресс-форма для SMC должна обеспечивать стабильные поверхности разъема и достаточную структурную поддержку для поддержания постоянного закрытия пресс-формы.

Также важно признать, что облой контролируется не только оснасткой. Загрузка материала и параметры формования могут оказывать значительное влияние на конечный результат.

Качество поверхности оснастки SMC

Для видимых SMC-компонентов качество поверхности пресс-формы может напрямую влиять на внешний вид готового изделия.

Поверхность полости может передавать следы механической обработки, царапины, дефекты полировки или другие несовершенства на отформованную деталь. Это делает подготовку поверхности важным этапом производства пресс-форм для SMC.

Типичные операции отделки могут включать:

• Прецизионную обработку с ЧПУ
• Шлифование
• Ручную подгонку
• Коррекцию поверхности
• Полировку
• Финальный контроль

Требуемая чистота полости должна быть определена в соответствии с внешним видом изделия, материальной системой и производственными требованиями.

Размерная точность пресс-форм для SMC

Размерная точность является фундаментальным требованием к оснастке для SMC. Пресс-форма должна воспроизводить утвержденную геометрию изделия стабильно в течение многих циклов формования.

Несколько факторов могут влиять на размерную стабильность:

• Точность обработки с ЧПУ
• Структурная деформация пресс-формы
• Термическое расширение
• Усадка материала
• Геометрия изделия
• Условия формования

По этой причине контроль размеров не должен останавливаться на механической обработке. Контроль оснастки и пробное формование важны для проверки того, работает ли пресс-форма так, как ожидается, в реальных производственных условиях.

Распространенные проблемы формования SMC и решения в оснастке

Дефект формования не следует автоматически приписывать пресс-форме для SMC. Характеристики материала, производительность пресса, вес зарядки, расположение зарядки, давление формования, температура, время отверждения и другие технологические переменные также могут влиять на конечную деталь.

Процесс изготовления пресс-формы для SMC

Изготовление прецизионной пресс-формы для SMC требует координации между проектированием оснастки, механической обработкой, отделкой, сборкой, контролем и пробным производством.

1. Анализ изделия и чертежей – Изучение 3D-модели, чертежей, размеров, допусков и функциональных требований.
2. DFM-анализ – Проверка уклонов, линий разъема, течения материала, извлечения и потенциальных рисков оснастки.
3. Проектирование пресс-формы – Разработка полости, пуансона, вставок, нагрева, вентиляции, опорной конструкции и других компонентов оснастки.
4. Выбор материала – Выбор подходящих материалов для оснастки в соответствии с температурой формования, давлением, объемом производства и ожидаемым сроком службы.
5. Обработка с ЧПУ – Изготовление компонентов пресс-формы в соответствии с утвержденными инженерными спецификациями.
6. Термическая обработка – Применение соответствующей обработки, если это требуется материалом и конструкцией оснастки.
7. Шлифование и отделка – Корректировка и доводка критических поверхностей пресс-формы.
8. Полировка – Подготовка поверхностей полости в соответствии с требованиями к внешнему виду изделия.
9. Сборка пресс-формы – Сборка и выравнивание компонентов оснастки.
10. Размерный контроль – Проверка критических размеров пресс-формы и выравнивания.
11. Пробное формование – Испытание пресс-формы в реальных производственных условиях, если требуется.
12. Оптимизация оснастки – Внесение необходимых корректировок по результатам проб.

Применение пресс-форм для SMC

Компрессионное формование SMC используется для широкого спектра компонентов, где требуются воспроизводимая геометрия, механические свойства, электрические характеристики, коррозионная стойкость или снижение веса.

MDC производит оснастку для SMC для применений, включающих:

• Автомобильные композитные детали
• Автомобильные кузовные и конструкционные компоненты
• Крышки электрических корпусов
• Электроизоляционные компоненты
• Счетчики и электротехнические корпуса
• Ванны и санитарно-технические изделия
• Компоненты промышленного оборудования
• Транспортные компоненты
• Композитные крышки и панели
• Другие индивидуальные SMC-компоненты

Конструкция оснастки адаптируется к геометрии, материалу, процессу формования, объему производства и требованиям к качеству каждого применения.

Пресс-форма для SMC, инструмент для SMC и оснастка для SMC: в чем разница?

Термины пресс-форма для SMC, инструмент для SMC и оснастка для SMC часто используются как взаимозаменяемые в индустрии производства композитов.

В практическом производственном общении они обычно относятся к оснастке, используемой для формования материалов SMC методом компрессионного формования.

Разница в написании между вариантами на разных языках в основном является региональной. В русскоязычной технической литературе обычно используются термины "пресс-форма" или "оснастка".

Аналогично, "оснастка для SMC" может описывать полное решение по оснастке, в то время как "пресс-форма для SMC" часто более конкретно относится к формовочному инструменту.

Для инженерных и закупочных целей важно не терминология, а то, правильно ли спроектирована оснастка для предполагаемого процесса формования SMC.

Как выбрать производителя пресс-форм для SMC

Выбор производителя пресс-форм для SMC должен включать больше, чем просто сравнение цен на оснастку. Поставщик должен понимать, как конструкция пресс-формы влияет на течение материала, отверждение, качество поверхности, размерную точность и эффективность производства.

Важные факторы включают:

• Опыт работы с компрессионными пресс-формами для SMC
• Инженерные возможности в области композитной оснастки
• Опыт в DFM и проектировании пресс-форм
• Возможности прецизионной обработки с ЧПУ
• Возможности отделки поверхности и полировки
• Знания в области нагрева и контроля температуры
• Проектирование вентиляции и контроля облоя
• Возможности контроля пресс-форм
• Поддержка пробного формования
• Способность изготавливать индивидуальную оснастку

Способный производитель оснастки должен уметь связывать решения по проектированию пресс-формы с реальными производственными требованиями, а не рассматривать пресс-форму как изолированный обработанный компонент.

Какая информация необходима для проекта оснастки для SMC?

Предоставление полной технической информации помогает производителю оснастки разработать инструмент для SMC, соответствующий предполагаемому производственному процессу.

В идеале заказчики должны предоставить:

• 3D-модель изделия или 2D-чертежи
• Размеры изделия и критические допуски
• Спецификацию материала SMC
• Требования к процессу формования
• Ожидаемый объем производства
• Информацию о доступном компрессионном прессе
• Требуемое качество поверхности изделия
• Требования к нагреву
• Требования к извлечению
• Стандарты контроля
• Специальные вставки или функциональные элементы

Если некоторые технологические параметры не определены окончательно, конфигурация оснастки может быть оценена на основе доступной информации об изделии и ожидаемых производственных условиях.

Почему стоит выбрать MDC для оснастки SMC?

MDC производит индивидуальные пресс-формы для SMC, оснастку для SMC и инструмент для SMC для широкого спектра композитных применений.

Наша разработка оснастки объединяет анализ изделия, DFM, проектирование конструкции пресс-формы, прецизионную механическую обработку, отделку поверхности, сборку, размерный контроль и пробную валидацию.

Этот производственно-ориентированный подход помогает гарантировать, что пресс-форма разрабатывается с учетом реальных требований процесса формования SMC, а не только номинальной геометрии изделия.

Прецизионное проектирование оснастки

Геометрия пресс-формы, линии разъема, уклоны, вставки, вентиляция, нагрев и структурная поддержка оцениваются в соответствии с конкретным применением.

Обработка с ЧПУ и отделка поверхности

Прецизионная механическая обработка создает требуемую геометрию полости, в то время как последующее шлифование и полировка подготавливают критические поверхности к производству.

Производственно-ориентированная инженерия

Оснастка для SMC проектируется с учетом повторяющихся производственных циклов, включая размерную стабильность, тепловые условия, контроль облоя и характеристики извлечения.

Индивидуальные решения для пресс-форм SMC

MDC предлагает решения по оснастке для различных применений SMC, а не полагается на единую стандартизированную конфигурацию пресс-формы.

Часто задаваемые вопросы о пресс-формах для SMC

Что такое пресс-форма для SMC?

Пресс-форма для SMC — это система оснастки, используемая для формования и отверждения листового формовочного материала методом компрессионного формования. Она определяет геометрию изделия и влияет на течение материала, отверждение, качество поверхности, размерную точность, облой и извлечение.

Что такое оснастка для SMC?

Оснастка для SMC относится к пресс-форме и связанным с ней компонентам оснастки, используемым для компрессионного формования SMC. В зависимости от применения, оснастка может включать полости, пуансоны, вставки, нагревательные системы, вентиляционные элементы, поверхности разъема и структурные опоры.

В чем разница между пресс-формой для SMC и оснасткой для SMC?

Как правило, технической разницы нет. "Пресс-форма" обычно относится к формовочному инструменту, в то время как "оснастка" может описывать более широкую систему, включающую пресс-форму и вспомогательные компоненты.

Что такое инструмент для SMC?

Инструмент для SMC — это производственный инструмент, предназначенный для формования материала SMC в условиях контролируемого сжатия, нагрева и отверждения. Этот термин часто используется как взаимозаменяемый с пресс-формой для SMC.

Почему контроль температуры важен в формовании SMC?

Температура влияет на течение материала и поведение при отверждении во время формования SMC. Стабильные тепловые условия по всей пресс-форме помогают улучшить стабильность процесса и снизить риск неравномерного отверждения и размерной вариативности.

Почему вентиляция важна в формовании SMC?

Вентиляция обеспечивает пути для выхода воздуха и газов во время сжатия. Правильная вентиляция может помочь уменьшить захват воздуха, раковины и поверхностные дефекты.

Как можно контролировать облой в формовании SMC?

На облой могут влиять точность линии разъема, жесткость пресс-формы, загрузка материала, давление формования, течение материала и износ пресс-формы. Проектирование оснастки и контроль процесса должны рассматриваться совместно.

Может ли MDC изготавливать индивидуальные пресс-формы для SMC?

Да. MDC изготавливает индивидуальные пресс-формы для SMC в соответствии с геометрией изделия, материалом, процессом формования, объемом производства, условиями оборудования, требованиями к поверхности и спецификациями заказчика.

В каких отраслях используются пресс-формы для SMC?

Пресс-формы для SMC используются в автомобильной, электротехнической, санитарно-технической, транспортной, промышленной и других областях производства композитов.

Изготавливает ли MDC пресс-формы как для SMC, так и для BMC?

Да. MDC изготавливает индивидуальные компрессионные пресс-формы для применений как SMC, так и BMC, с конструкциями оснастки, адаптированными к характеристикам и производственным требованиям каждой материальной системы.

Заключение: Инжиниринг оснастки для SMC для воспроизводимого производства

Высококачественная пресс-форма для SMC — это не просто обработанная полость. Это инженерная производственная система, в которой геометрия, жесткость пресс-формы, контроль температуры, течение материала, вентиляция, управление облоем, чистота поверхности и извлечение работают вместе.

Правильная конфигурация оснастки зависит от изделия, материала SMC, формовочного оборудования, объема производства и требуемого качества. По этой причине оснастка для SMC должна разрабатываться в соответствии с реальным производственным процессом, а не по принципу "один размер подходит всем".

В MDC мы изготавливаем пресс-формы для SMC, оснастку для SMC, инструмент для SMC и индивидуальные компрессионные пресс-формы для автомобильных, электротехнических, санитарно-технических, промышленных и других композитных применений.

От DFM и проектирования пресс-формы до обработки с ЧПУ, полировки, сборки, контроля и пробного формования — MDC фокусируется на решениях по оснастке, которые поддерживают стабильное производство и стабильное качество SMC-деталей.
