Введение

Пресс-форма для компрессионного формования — это специализированный инструмент, используемый в процессе компрессионного формования, широко применяемом методе производства композитных деталей. В процессе используется предварительно нагретый материал, такой как SMC (листовой формовочный материал), BMC (массовый формовочный материал) или другие термореактивные материалы, помещённый в нагретую форму, на которую затем подаётся давление для формования и отверждения материала.

Пресс-формы используются в таких отраслях, как автомобилестроение, электроника, строительство и аэрокосмическая промышленность, где требуются легкие, прочные и термостойкие компоненты.

Структура пресс-формы

Типичная пресс-форма состоит из двух основных частей: матрицы и пуансона. Также может включать:

• Системы нагрева — для поддержания необходимой температуры отверждения
• Направляющие и втулки — для точной центровки формы
• Механизмы выброса — для извлечения готовой детали после отверждения
• Вакуумные системы — для удаления газов и улучшения качества поверхности

В зависимости от области применения пресс-формы могут изготавливаться из закалённой стали, алюминия или других высокопрочных сплавов. Для увеличения срока службы и облегчения извлечения изделия поверхность может покрываться хромом.

Процесс компрессионного формования

Процесс компрессионного формования обычно включает следующие этапы:

1. Загрузка материала: Композитный материал помещается в открытую полость формы.
2. Предварительный нагрев: Материал может предварительно нагреваться для сокращения времени цикла и улучшения текучести.
3. Сжатие: Форма закрывается, и на неё подаётся давление с помощью гидравлического пресса.
4. Отверждение: Температура и давление поддерживаются до полного отверждения материала.
5. Извлечение: Пресс открывается, и готовая деталь извлекается.

Этот процесс подходит для массового производства деталей сложной геометрии с высокими механическими свойствами.

Применение пресс-форм

Пресс-формы используются для производства различных термореактивных и композитных изделий, включая:

• Автомобильные детали: корпуса аккумуляторов для электромобилей, крышки багажников, бамперы и кожухи двигателя
• Электротехнические корпуса: изоляторы, коммутационная аппаратура, распределительные коробки
• Строительные материалы: потолки из SMC, стеновые панели, водяные резервуары
• Сантехника: панели и ванны из SMC

Благодаря высокому соотношению прочности к весу, пресс-формованные изделия всё чаще заменяют металлические и термопластиковые детали в конструкционных и полуконструкционных применениях.

Преимущества компрессионного формования

Использование пресс-форм даёт множество преимуществ:

• Высокая прочность и долговечность — особенно с армированными волокном композитами
• Низкая стоимость оснастки по сравнению с литьём под давлением
• Минимальные отходы материала
• Отличное качество поверхности для деталей класса A в автомобилестроении
• Совместимость со сложными и крупногабаритными изделиями

Для производителей, которым важна стабильность и воспроизводимость качества, компрессионное формование с точными пресс-формами остаётся одним из лучших решений.

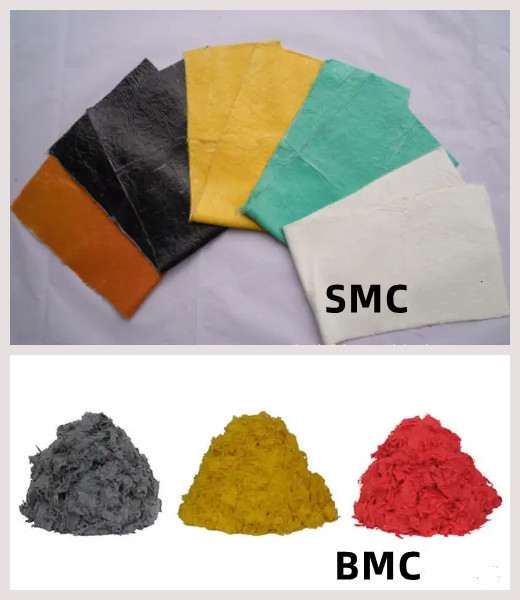

SMC-форма и BMC-форма

Обе формы — SMC и BMC — применяются в компрессионном формовании, но имеют отличия:

• SMC-форма: Предназначена для листовых материалов; подходит для крупногабаритных конструкционных изделий
• BMC-форма: Используется для тестообразных масс; идеальна для мелких и детализированных деталей

Выбор типа формы зависит от геометрии изделия, требований к его характеристикам и внешнему виду.

Заключение

Пресс-форма — неотъемлемая часть индустрии композитного формования. От автомобильных компонентов до строительных материалов — её роль в формовании и отверждении высокоэффективных изделий делает её незаменимой. Благодаря развитию материаловедения и технологий точной обработки компрессионное формование продолжает совершенствоваться и сохраняет ключевое значение в современном производстве.

Компаниям, заинтересованным в приобретении SMC-форм, BMC-форм или индивидуальных решений для компрессионного формования, важно сотрудничать с опытным производителем форм, чтобы обеспечить долговечность, точность и эффективность производства.
