Облегчение конструкции автомобилей больше не ограничивается заменой стали одним альтернативным материалом. Инженеры всё чаще оценивают полную систему материалов: армирующее волокно, полимерную матрицу, архитектуру волокна, геометрию детали, производственный процесс и требования к оснастке.

Это особенно важно для автомобильных композитных материалов. Стеклянное волокно, углеродное волокно, базальтовое волокно и натуральное волокно могут армировать полимерные матрицы, но они не обеспечивают одинакового сочетания жёсткости, прочности, веса, стоимости, качества поверхности, технологичности или эффективности производства.

Поэтому для производителей практический вопрос заключается не просто в том, «какое волокно самое прочное?». Более полезный инженерный вопрос: какая система материалов и производственный маршрут могут стабильно выпускать требуемую автомобильную деталь при необходимом объёме производства?

В этой статье объясняется взаимосвязь между выбором волокна, смоляными системами, архитектурой армирования, автомобильными производственными процессами и соображениями по оснастке. Цель — предоставить практическую основу для оценки армированных волокном композитов для автомобильных применений.

1. Почему выбор автомобильного композитного материала — это решение на уровне системы

Композитная деталь не определяется только армирующим волокном. Её конечные характеристики зависят от того, как армирование и матрица работают вместе и как материал перерабатывается в готовую геометрию.

Упрощённо систему композитного материала можно представить так:

• Волокно: обеспечивает большую часть структурного армирования.
• Полимерная матрица: связывает армирование, передаёт нагрузки и защищает волокна.
• Архитектура волокна: определяет, как распределяется и ориентируется армирование.
• Производственный процесс: определяет, как материал превращается в конечный компонент.
• Оснастка: контролирует геометрию, размеры, качество поверхности и повторяемость процесса.

Изменение одного из этих элементов может повлиять на остальные. Например, композит с непрерывным волокном может обеспечивать превосходную направленную жёсткость, но его размещение материала и требования к оснастке могут существенно отличаться от коротковолокнистого материала, формуемого компрессионным методом.

Аналогично, материал, который хорошо показывает себя в лабораторном испытании образца, не обязательно автоматически окажется наиболее подходящим выбором для высокосерийной автомобильной детали. Также необходимо учитывать время производственного цикла, ориентацию волокон, заполнение формы, размерную стабильность, требования к соединениям и стоимость.

Именно поэтому выбор автомобильного композитного материала должен начинаться с функции детали и производственной стратегии, а не с названия волокна.

2. Основные волокнистые системы, используемые в автомобильных композитах

В производстве автомобильных композитов может использоваться несколько систем армирования. Их роли различны, и ни один тип волокна не является оптимальным для всех применений.

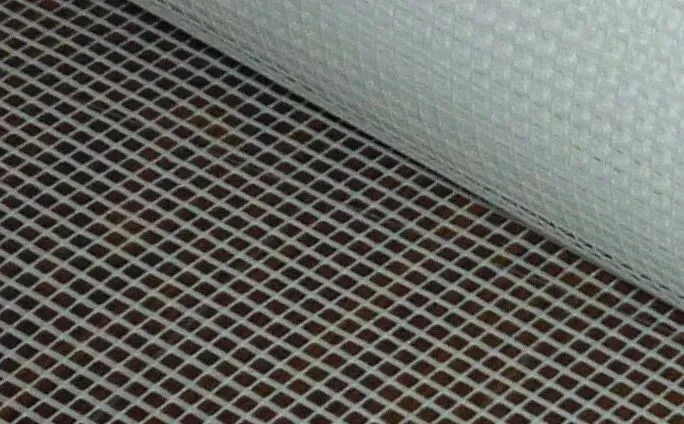

2.1 Композиты, армированные стеклянным волокном

Стеклянное волокно — одно из наиболее широко используемых армирований для автомобильных композитов, поскольку оно обеспечивает практический баланс между механическими характеристиками, стоимостью материала и гибкостью производства.

Стеклянное волокно может поставляться в различных формах, включая рубленое волокно, непрерывные ровинги, ткани, маты и инженерные армокаркасы. Эти формы поддерживают различные производственные процессы.

В автомобильных применениях материалы, армированные стеклянным волокном, могут использоваться для кузовных панелей, конструкционных крышек, компонентов днища, компонентов, связанных с аккумуляторами, передних силовых структур и других деталей, где снижение веса должно быть сбалансировано со стоимостью и производственными требованиями.

SMC, GMT и LFT особенно важны как материальные маршруты, когда армирование стеклянным волокном сочетается с ориентированными на производство автомобильными процессами формования.

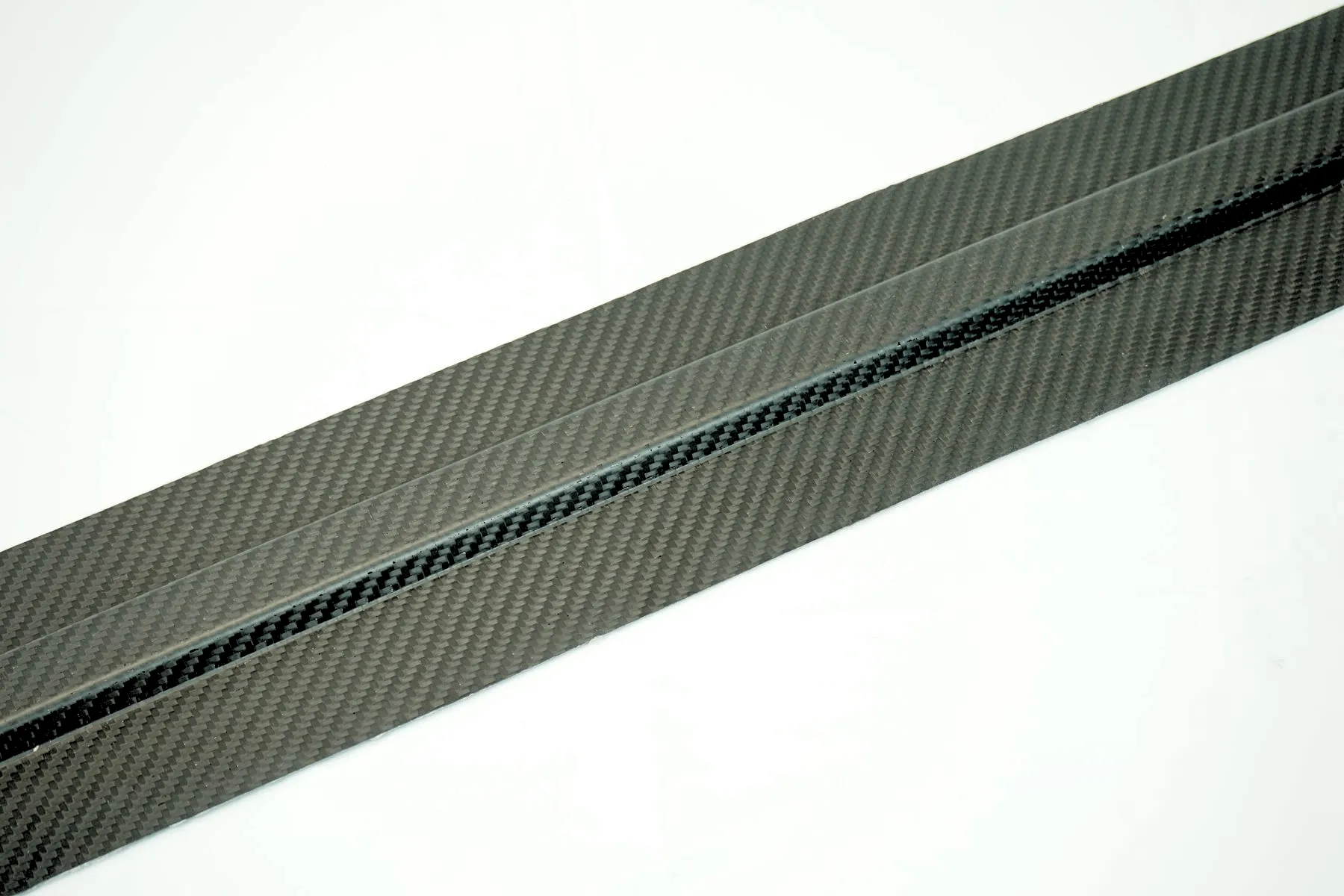

2.2 Композиты, армированные углеродным волокном

Углеродное волокно обеспечивает высокую удельную жёсткость и прочность и поэтому привлекательно для применений, где снижение веса имеет высокую структурную ценность.

По сравнению с обычными системами на основе стеклянного волокна, композиты из углеродного волокна могут обеспечивать иной баланс жёсткости, плотности и направленных механических характеристик. Однако сам материал — лишь часть инженерного решения.

Композиты из углеродного волокна могут изготавливаться с использованием препрегов, RTM, компрессионного формования и других процессов. Подходящий маршрут зависит от геометрии детали, архитектуры волокна, объёма производства, целевых характеристик и требований к стоимости.

Для автомобильного производства SMC с углеродным волокном и другие компрессионно-формуемые системы из углеродного волокна демонстрируют, что углеродное волокно не обязательно означает ручную выкладку ткани или автоклавное производство.

2.3 Композиты, армированные базальтовым волокном

Базальтовое волокно производится из базальтовой породы и может использоваться в качестве армирования в термопластичных или термореактивных композитных системах.

Автомобильные применения остаются более специфичными, чем мейнстримные системы на основе стеклянного волокна, но базальтовое волокно представляет интерес там, где инженеры оценивают альтернативные армирующие материалы с особыми механическими, термическими характеристиками или характеристиками стоимости материала.

В зависимости от системы материала базальтовое волокно может поставляться в виде рубленого волокна, непрерывного армирования, ткани или других форм, прежде чем быть объединённым с полимерной матрицей.

2.4 Композиты, армированные натуральным волокном

Натуральные волокна, такие как лён и кенаф, могут сочетаться с термопластичными или термореактивными матрицами для отдельных автомобильных интерьерных и полуконструкционных применений.

Их привлекательность основана не только на весе. Источник материала, возобновляемое содержание, внешний вид поверхности и возможность снижения зависимости от армирующих материалов на ископаемой основе также могут влиять на выбор материала.

Однако натуральные волокна вносят свои собственные производственные соображения. Содержание влаги, обработка волокна, термическое воздействие и размерная стабильность должны контролироваться в процессе переработки.

3. Тип волокна — это лишь первый вопрос

Два автомобильных композитных материала могут использовать одно и то же армирующее волокно, но вести себя совершенно по-разному из-за различий в архитектуре волокна и системе матрицы.

Важные переменные включают:

• Длину волокна
• Объёмное содержание волокна или содержание армирования
• Ориентацию волокна
• Распределение волокна
• Поверхностную обработку и границу раздела волокно-матрица
• Термореактивную или термопластичную матрицу
• Вязкость материала при переработке
• Конечную толщину и геометрию детали

Это различие особенно важно в автомобильном компрессионном формовании. Материал, содержащий рубленое стеклянное волокно, ведёт себя не так, как материал, содержащий непрерывное стеклянное волокно.

Во время формования армирование может перемещаться, ориентироваться и перераспределяться. В результате конечное механическое поведение может зависеть от фактической картины течения, а не только от номинальной спецификации материала.

Это создаёт прямую связь между выбором материала и инженерией пресс-форм.

4. SMC, GMT и LFT: три различных автомобильных материальных маршрута

SMC, GMT и LFT часто обсуждаются вместе, поскольку все три могут использоваться для производства лёгких автомобильных компонентов. Однако они представляют разные материальные и технологические стратегии.

4.1 SMC: термореактивное компрессионное формование

Sheet Molding Compound сочетает термореактивную смоляную систему с рубленым армированием, наполнителями и добавками, образуя листовой формуемый материал.

В процессе производства загрузка SMC помещается в нагретую форму и сжимается. Смоляная система подвергается химическому отверждению, позволяя материалу сформировать жёсткий готовый компонент.

SMC привлекателен для автомобильных компонентов, требующих относительно сложной геометрии, контроля размеров, интегрированных рёбер и других формованных элементов.

Типичные области применения могут включать:

• Кузовные и наружные панели
• Компоненты коммерческого транспорта
• Электрические и защитные компоненты
• Крышки и корпуса, связанные с аккумуляторами
• Конструкционные или полуконструкционные формованные компоненты

С точки зрения оснастки SMC требует внимания к размещению загрузки, поведению течения, вентиляции, усадке, уклону, линиям разъёма и локальной геометрии армирования.

4.2 GMT: термопласт, армированный стекломатом

Glass Mat Thermoplastic, или GMT, обычно использует термопластичную матрицу, армированную стекловолоконным матом. Материал нагревается перед компрессионным формованием, а затем охлаждается для придания окончательной формы.

GMT обычно ассоциируется с автомобильными полуконструкционными компонентами, где могут быть актуальны ударные характеристики, вес, производительность и соображения по перерабатываемости материала.

По сравнению с термореактивным SMC механизм переработки отличается, поскольку термопластичная матрица размягчается при нагреве и затвердевает при охлаждении, а не подвергается необратимому химическому сшиванию во время формования.

4.3 LFT: длинноволокнистый термопласт

Long Fiber Thermoplastic — материалы, использующие относительно длинные армирующие волокна в термопластичной матрице. В зависимости от производственного маршрута LFT может перерабатываться литьём под давлением или компрессионно-ориентированными процессами.

LFT может обеспечить полезное сочетание структурных характеристик и эффективности переработки термопластов для отдельных автомобильных компонентов.

Сохранение длины волокна и ориентация особенно важны, поскольку процесс формования может влиять на то, как армирование распределяется внутри готовой детали.

5. Термореактивные vs. термопластичные: почему матрица меняет производственную стратегию

Различие между термореактивными и термопластичными матрицами — это больше, чем вопрос терминологии материалов. Оно меняет поведение материала при переработке и, следовательно, влияет на оснастку и производственную стратегию.

Именно поэтому композитная пресс-форма не должна проектироваться только по конечной CAD-геометрии. Поведение материала при переработке должно быть понято до финализации архитектуры оснастки.

Более подробное сравнение см. в разделе термопластичные vs. термореактивные материалы.

6. Ориентация волокна может быть важнее названия волокна

Композитные материалы часто анизотропны. Их механические свойства могут значительно различаться в зависимости от направления армирования.

Непрерывные волокна — наглядный пример. Армирование, выровненное по главному направлению нагрузки, может существенно повысить жёсткость и прочность в этом направлении, тогда как другая ориентация может дать иной структурный отклик.

Материалы с рубленым волокном ведут себя иначе, поскольку волокна могут вращаться и перераспределяться во время течения материала.

Это означает, что инженеры должны оценивать:

• Главное направление нагрузки
• Ориентацию волокна
• Направление течения
• Геометрию рёбер и стенок
• Локальные изменения толщины
• Передачу нагрузки вокруг отверстий и точек крепления
• Зоны соединения между композитными и металлическими компонентами

Для компрессионно-формованных автомобильных деталей полость формы и схема загрузки влияют на то, как материал движется до достижения деталью окончательной формы. Поэтому течение материала следует учитывать при проектировании оснастки, а не рассматривать только как вопрос производственного этапа.

7. Как выбор материала меняет проектирование автомобильных деталей

Облегчение конструкции не означает просто уменьшение толщины стенки. Композитная деталь может достичь снижения веса, сочетая распределение материала со структурной геометрией. Узнайте больше о проектировании композитных деталей и пресс-форм.

7.1 Рёбра и локальное армирование

Рёбра могут повысить локальную жёсткость без необходимости равномерно толстой стенки. Однако геометрия рёбер должна быть совместима с течением материала, извлечением из формы и локальным поведением усадки.

7.2 Кривизна и геометрия сечения

Изогнутые поверхности могут повысить жёсткость при сохранении относительно небольшой толщины материала. Эффективность этой стратегии зависит от системы материала и случая нагружения.

7.3 Зоны крепления и передачи нагрузки

Отверстия, крепёж, закладные элементы и точки присоединения могут создавать локальные концентрации напряжений. Поэтому проектирование композитов требует внимания к тому, как нагрузки входят и выходят из формованной структуры.

7.4 Переходы толщины

Резкие изменения толщины могут влиять на течение материала, усадку и размерную стабильность. Поэтому хорошо спроектированная композитная деталь должна балансировать структурные требования с производственными ограничениями.

8. Автомобильные композитные материалы по применению

Следующая схема иллюстрирует, как различные системы материалов могут рассматриваться для разных автомобильных требований. Фактический выбор материала должен быть подтверждён в соответствии со спецификациями компонента, условиями эксплуатации и производственным процессом.

Просмотрите полный ассортимент автомобильных пресс-форм для компрессионного формования для получения дополнительных примеров применения.

9. Что выбор материала означает для композитной оснастки

Одна из наиболее важных инженерных связей — это взаимосвязь между выбором материала и проектированием пресс-формы.

Пресс-форма, спроектированная для конкретного композитного процесса, должна учитывать способ, которым материал поступает, течёт, сжимается, отверждается или охлаждается внутри полости.

Течение материала

Рубленое SMC, длинноволокнистые термопласты и системы с непрерывным волокном имеют различные характеристики течения. Поэтому компоновку формы, положение загрузки и локальную геометрию необходимо рассматривать вместе, часто с поддержкой анализа течения в форме.

Нагрев и охлаждение

Термореактивное компрессионное формование требует контролируемого нагрева для поддержки отверждения. Термопластичное компрессионное формование требует контролируемого нагрева и охлаждения для обеспечения требуемого технологического окна и размерной стабильности.

Вентиляция

Управление воздухом и летучими веществами становится важным, когда материал сжимается в закрытой полости. Стратегия вентиляции может влиять на качество поверхности, образование пустот и стабильность процесса.

Усадка и контроль размеров

Композитные материалы могут проявлять связанные с процессом изменения размеров. Поэтому проектирование пресс-формы должно учитывать усадку материала, локальную толщину, ориентацию волокон и распределение температуры.

Извлечение из формы

Рёбра, глубокие элементы, поднутрения и сложная геометрия поверхности могут затруднить извлечение из формы. Решения по уклону и линии разъёма должны приниматься, пока деталь и система материала ещё разрабатываются. См. наши заметки о проблемах извлечения из формы.

10. Распространённые ошибки при выборе автомобильных композитных материалов

11. Практический рабочий процесс выбора автомобильных композитных материалов

Практический процесс выбора материала можно организовать в несколько инженерных этапов.

1. Определите функцию детали. Определите структурные, защитные, косметические, электрические и экологические требования.
2. Определите производственную цель. Учтите годовой объём, время цикла, уровень автоматизации и место производства.
3. Оцените кандидатные системы армирования. Сравните стеклянное волокно, углеродное волокно, базальтовое волокно, натуральное волокно или гибридное армирование в соответствии с фактическим применением.
4. Выберите матрицу и форму материала. Определите, подходит ли SMC, BMC, GMT, LFT, препрег, RTM или другой материальный маршрут.
5. Проверьте геометрию детали. Проверьте толщину стенок, рёбра, бобышки, отверстия, кривизну, уклон и зоны соединения.
6. Разработайте концепцию оснастки. Оцените компоновку полости, линию разъёма, нагрев или охлаждение, вентиляцию и извлечение из формы.
7. Подтвердите производственный процесс. Испытания пресс-формы и размерный контроль помогают выявить проблемы, которые могут быть не видны только по CAD-геометрии.

Этот рабочий процесс снижает риск выбора материала, который хорошо работает в теории, но создаёт ненужные производственные трудности.

12. Выбор материала и оснастка должны разрабатываться совместно

Для автомобильных композитных компонентов граница между инженерией материалов и инженерией оснастки часто гораздо меньше, чем кажется.

Рассмотрим компрессионно-формованную деталь с несколькими рёбрами и точками крепления. Материал определяет, как течёт загрузка, а геометрия влияет на это течение. Оснастка определяет, как материал нагревается, сжимается, вентилируется и извлекается. Эти факторы взаимодействуют на протяжении всего цикла формования.

Следовательно, инженер по оснастке должен понимать больше, чем конечную CAD-модель. Важная информация включает:

• Марку материала и тип матрицы
• Тип волокна и архитектуру волокна
• Размеры загрузки материала
• Целевой объём производства
• Мощность пресса
• Требования к нагреву и охлаждению
• Ожидаемое качество поверхности
• Допуски на размеры
• Требования к закладным элементам и крепежу
• Стратегию извлечения из формы

Ранняя коммуникация между поставщиками материалов, проектировщиками деталей и производителями пресс-форм может, таким образом, сократить поздние модификации оснастки.

13. Почему экспертиза в композитной оснастке важна в автомобильных программах

Автомобильная композитная оснастка — это не просто негативная копия конечного компонента. Пресс-форма должна учитывать поведение выбранного материала во время производства.

Это становится особенно важным для крупных или сложных компонентов, где течение материала, размерная стабильность, равномерность нагрева и структурная жёсткость могут влиять на конечный результат.

MDC подходит к композитной оснастке с этой производственной перспективы. Для проектов, включающих SMC, BMC, углеродное волокно и другие компрессионно-формованные композитные материалы, разработка оснастки может оцениваться вместе с поведением материала, геометрией детали и производственными требованиями.

Производственные возможности MDC включают крупномасштабную ЧПУ-обработку и поддержку высокопроизводительного компрессионного формования. Её оборудование и производственные ресурсы предназначены для требовательных промышленных проектов композитной оснастки, где размер пресс-формы, структурная жёсткость, точность обработки и требования к испытаниям должны рассматриваться вместе.

Ключевая цель — не просто изготовить пресс-форму, соответствующую CAD-модели. Это разработка оснастки, которая поддерживает стабильный и повторяемый производственный процесс.

14. Что покупатели должны предоставить при запросе автомобильной композитной пресс-формы

При запросе коммерческого предложения на автомобильную композитную пресс-форму предоставление информации о материале и процессе в начале может значительно улучшить техническую оценку.

• 3D-модель детали и 2D-чертёж
• Название и марка материала
• Тип волокна и содержание армирования
• SMC, BMC, GMT, LFT, препрег, RTM или другой технологический маршрут
• Размеры и вес детали
• Требуемые допуски на размеры
• Требования к качеству поверхности
• Годовой объём производства
• Размер пресса и доступные параметры машины
• Требования к нагреву и охлаждению
• Требования к закладным элементам и выталкиванию
• Целевая дата поставки оснастки

Если материал всё ещё оценивается, поставщик пресс-формы также должен получить кандидатные системы материалов и причину рассмотрения каждой из них. Это позволяет учесть осуществимость оснастки до того, как решение по материалу будет полностью зафиксировано.

15. Автомобильные композитные материалы: ключевой инженерный вывод

Разработка лёгких автомобильных компонентов движется от простой замены материала к интегрированной инженерии материалов и производства.

Стеклянное волокно, углеродное волокно, базальтовое волокно и натуральное волокно могут все способствовать облегчению автомобилей, но они служат разным инженерным целям. Что ещё важнее, само волокно не определяет конечные характеристики.

Тип волокна, матрица, архитектура волокна, ориентация, геометрия детали, производственный процесс и оснастка должны оцениваться как одна связанная система.

Для крупносерийного автомобильного производства наиболее подходящий материал, следовательно, не обязательно является материалом с наивысшей лабораторной прочностью. Это система материалов, которая может обеспечить требуемые характеристики, оставаясь технологичной, размерно стабильной и экономически жизнеспособной при предполагаемом объёме производства.

Именно поэтому выбор автомобильного композитного материала должен вовлекать инженеров по оснастке на раннем этапе процесса разработки. Решение по материалу может влиять на проектирование пресс-формы, поведение течения, нагрев, охлаждение, вентиляцию, извлечение из формы и, в конечном счёте, на стабильность производства.

Часто задаваемые вопросы об автомобильных композитных материалах

Заключение

Автомобильные композитные материалы предоставляют производителям множество подходов к облегчению конструкции, но успешное применение зависит не только от выбора высокоэффективного волокна.

Армирование, полимерная матрица, архитектура волокна, производственный процесс и оснастка должны работать вместе. Для серийных компонентов этот интегрированный подход помогает инженерам балансировать вес, структурные характеристики, технологичность, точность размеров и экономику производства.

Для проектов композитной оснастки MDC поддерживает переход от проектирования композитной детали к производственной оснастке, рассматривая поведение материала, требования к формованию и требования к изготовлению оснастки совместно.
